Diese Funktion kann im Studio-Modus verwendet werden. Der einfache Modus wird nicht unterstützt.



Mit Ver. 4.0 kannst du eine Illustration an der Leinwand oder am innerem Rahmen ausrichten.

Außerdem kann sie jetzt an Vektorobjekten, Texten, Bildmaterialebenen, Panelumrissen und anderen Objekte sowie an Ankerpunkten ausgerichtet werden.



Mit der Ausrichten-Funktion kannst du Anpassungen nach deinen Wünschen vornehmen.

Lass uns Layout-Designs und Objektanpassungen in verschiedenen Situationen verwenden!



Wie verwendet man die neue Ausrichten-Funktion?

An Leinwand oder innerem Rahmen ausrichten

Schalte [An Leinwandrand/innerem Rahmen ausrichten] ein.

Wenn [Ausrichten von Frames am Leinwandumriss/inneren Rahmenn] deaktiviert ist, können Rasterebenen und verschiedene Objekte am inneren Rahmen oder an der Leinwand ausgerichtet werden.



An Objekt ausrichten

Schaltet [An Objekt ausrichten] ein.



An Ankerpunkte ausrichten

Schaltet [An Ankerpunkten ausrichten] ein.

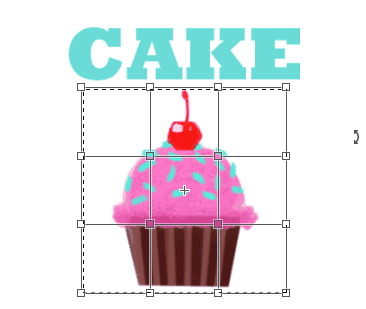

TIPP: Illustrationen und Bilder ausrichten

Um eine Zeichnung von einer Rasterebene auf eine andere Rasterebene oder von einer anderen Rasterebene auf eine Zeichnung auszurichten, wähle im Menü [Ebene] > [Ebene umwandeln] die Option [Bildmaterialebene] oder [Vektorebene].

Was kann ich mit der neuen Ausrichten-Funktion machen?

Beim Verschieben und Ausrichten von Objekten oder Ankerpunkten werden Hilfslinien eingeblendet, die es ermöglichen, Zeichnungen gleichmäßig zu positionieren oder zu zentrieren.



• Wenn eine einzelne Ebene mehrere Objekte enthält, z. B. eine Vektorebene oder eine Textebene, können die Objekte innerhalb der Ebene ausgerichtet werden.

• Über das Menü [Bearbeiten] > [Transformieren] > [Skalieren/Drehen] können Rasterebenen durch Ziehen der Hilfslinien an einer anderen Ebene ausgerichtet werden.



Die Ankerpunkte können ausgerichtet werden, indem die Ankerpunkte ausgewählt werden, die angezeigt werden, wenn Linien oder Lineale mit dem Sub-Tool [Objekt] ausgewählt werden.

Es wird nur an den Ankerpunkten am Rand oder in den Ecken ausgerichtet.

Außerdem können die Griffe, die während der Transformation angezeigt werden, aneinander ausgerichtet werden.



• Wenn [Bearbeiten] Menü > [Transformieren] > [Frei transformieren] und [Formgitter Transformation] ausgeführt wird

• Wenn [Objekt] Sub-Tool ausgewählt und [Modus] auf [Frei transformieren] eingestellt ist



Außerdem können diese Objekte, Griffe und Ankerpunkte jetzt an Linealen, Hilfslinien und Gitternetze ausgerichtet werden.

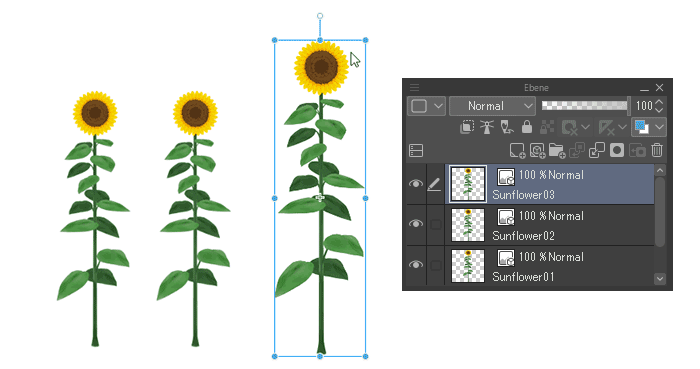

An Objekt ausrichten

Die Funktion [An Objekt ausrichten] ist nützlich, wenn Objekte auf mehreren Ebenen, z. B. Vektorebenen, Bildmaterialebenen und Textebenen, platziert oder transformiert werden sollen.

Es kann auch verwendet werden, um Linien, die auf einer Vektorebene gezeichnet wurden, untereinander und zwischen mehreren Texten in einer Textebene zu positionieren und zu transformieren.



Wenn du [An Objekt ausrichten] aktivierst, kannst du es für folgende Zwecke verwenden:

• Mehrere Objekte zentriert, oben oder unten ausrichten

• Mehrere Objekte gleichmäßig anordnen

• Beim Transformieren an der Breite oder Höhe eines anderen Objekts ausrichten

Mit [Bearbeiten] Menü > [Transformieren] wird diese Funktion nicht nur auf das Objekt angewendet, sondern auch auf die anderen Griffe.

Wenn du im Menü [Bearbeiten] > [Transformieren] ausführst, können Rasterebenen an Objekten ausgerichtet werden.



Hilfslinien einblenden

Das Einblenden von Hilfslinien hilft beim Ausrichten der Position und Größe des Objekts.

Um dir Hilfslinien anzeigen zu lassen, gehe zu [Ansicht] > [Ausrichten] > [Hilfslinien beim Ausrichten anzeigen] und aktiviere es.

Mit dem Sub-Tool [Objekt] o.ä. kann das gewünschte Objekt entsprechend gezogen werden. In folgenden Fällen werden Hilfslinien angezeigt:



• Wenn der Abstand zu benachbarten Objekten (links/rechts und oben/unten) gleich ist

• Wenn der Abstand zum überlappenden Objekt (links/rechts oder oben/unten) gleich ist

• Wenn Ecken/Mittelpunkt eines anderen Objekts mit Ecken/Mittelpunkt des bewegten Objekts zusammenfallen

Wenn das Objekt die gleiche Breite/Höhe hat wie die benachbarten Objekte (links/rechts und oben/unten)

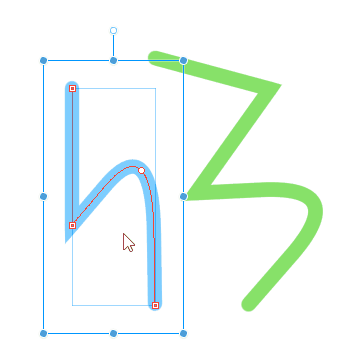

An Ankerpunkten ausrichten

Ankerpunkte können auf einer Vektorebene, einer Sprechblasenebene, einem Panelumrissordner, einem Lineal oder einem Spezial-Lineal aneinander ausgerichtet werden.

Beim Verschieben von Ankerpunkten mit dem [Objekt] Sub-Tool oder dem [Ankerpunkt] Sub-Tool wird wie folgt ausgerichtet:



• Wenn nur ein Ankerpunkt verschoben wird, wird er so positioniert, dass er sich direkt über, unter und neben dem benachbarten Ankerpunkt befindet.

• Wenn mehrere Ankerpunkte verschoben werden, werden sie so positioniert, dass sie sich direkt über, unter oder neben den benachbarten Ankerpunkte befinden.

Ankerpunkte können nur an den Ecken und am Rand ausgerichtet werden.

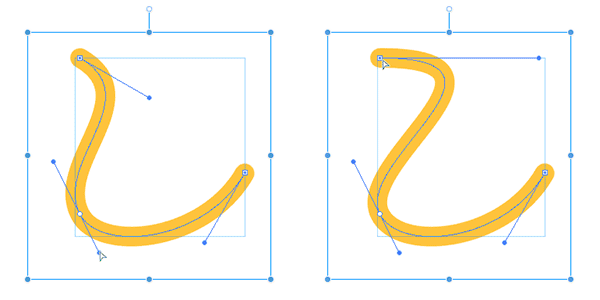

Beim Verschieben von Ankerpunkten, die mit einer kubischen Bezierkurve erstellt wurden, mit den Sub-Tools [Objekt] oder [Ankerpunkt] werden die Ankerpunkte wie folgt ausgerichtet:



• Wenn ein Richtungspunkt verschoben wird, wird er so positioniert, dass er direkt über, unter oder neben dem durch den Richtungspunkt verbundenen Punkt liegt.

• Wenn ein Durchgangspunkt verschoben wird, wird er auf der Verbindungslinie zwischen Durchgangspunkt und Richtungspunkt positioniert.

Wenn du dir Hilfslinien anzeigen lässt, wird das Ausrichten einfacher. So lässt du sie dir anzeigen: ‚Hilfslinien anzeigen'.



An Lineal oder Gitternetz ausrichten

Während des Transformierens können die angezeigten Griffe und Ankerpunkte an Linealen und Gitternetz ausgerichtet werden.

Um sich am Lineal oder Raster auszurichten, wähle [Ausrichten] > [An Lineal ausrichten], [An Spezial-Lineal ausrichten] oder [An Raster ausrichten] im Menü [Ansicht].



Perspektivlineal

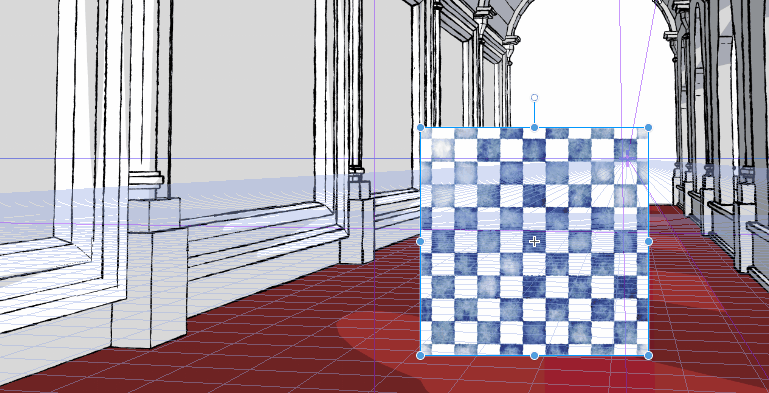

Griffe können am Perspektivlineal ausgerichtet werden, indem eine Bildmaterialebene ausgewählt oder der Befehl [Transformieren] aus dem Menü [Bearbeiten] verwendet wird. Nun kannst du das Bild an die Perspektive anpassen.

Wenn die Transformationsmethode auf [Frei transformieren] eingestellt ist, kann der Griff entlang des Lineals verschoben werden. (Empfohlen) Wenn das Gitternetz des Perspektivlineals angezeigt wird, kannst du z. B. eine Textur am Gitternetz ausrichten.

Ankerpunkte auf Vektorebenen können ebenfalls am Perspektivlineal ausgerichtet werden. Die Gerade Linie oder Kurve verläuft durch einen Ankerpunkt an der Ecke oder am Rand des ausgewählten Vektors oder Lineals.

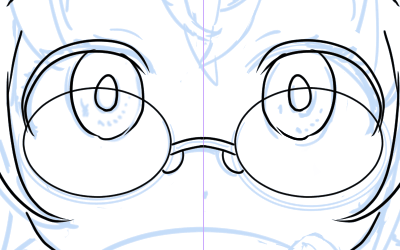

Symmetrisches Lineal

Wenn du mit einem Symmetrie-Lineal auf einer Vektorebene zeichnest, kannst du auch Transformationen und Ankerpunkten in Verwendung vom [Objekt]-Sub-Tool ausrichten. Du kannst Ankerpunkte auch mit dem Subtool [Ankerpunkt] bearbeiten.

Wenn der mit einem symmetrischen Lineal gezeichnete Inhalt jedoch nicht symmetrisch ist, z. B. weil er verschoben oder transformiert wurde, ohne sich am Lineal auszurichten, wird das Ausrichten deaktiviert.

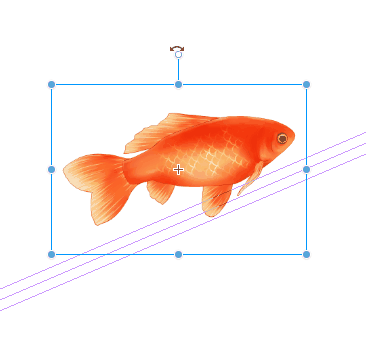

Parallel-Linien-Lineal

[Objekt]-Sub-Tool, [Text]-Sub-Tool und [Leuchttisch]-Sub-Tool können beim Drehen in Richtung des parallelen Lineals oder in vertikaler Richtung ausgerichtet werden.

• Wenn du die einzelnen Menübefehle [Bearbeiten] > [Transformieren] verwendest, um zu drehen, kannst du auch am Parallel-Linien-Lineal ausrichten

• Wenn du [Formgitter Transformation] auswählst, kannst du auch beim Drehen mehrerer Ankerpunkte am Parallel-Linien-Lineal ausrichten.

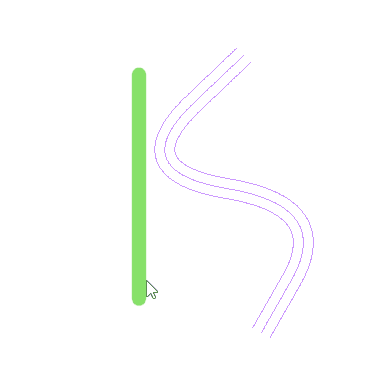

Spezial Lineal

Ankerpunkte, wie z. B. auf Vektorebenen, können an Linien und Kurven ausgerichtet werden, die entlang des Parallel-Linien-Lineals, Parallelkurvenlineals, Fokuslinienlineals, Fokuskurvenlineals und konzentrischen Kreislineals geformt werden.

Die Gerade oder Kurve geht durch einen Ankerpunkt an der Ecke oder am Rand des ausgewählten Vektors oder Lineals.



Normaler Lineal

Du kannst Ankerpunkte und Objekte von Vektorebenen am Lineal ausrichten.

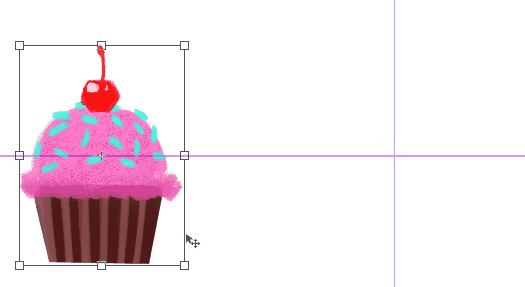

Hilfslinien und Gitternetz

Ankerpunkte und Objekte, wie z. B. auf Vektorebenen, können an Hilfslinien und Gittern ausgerichtet werden.

Außerdem können Rasterebenen und Ebenenmasken ausgerichtet werden.

Beim Ausrichten an einer Hilfslinie oder einem Raster wird wie gefolgt bewegt:

• Wenn du Hilfslinien angezeigt hast, kannst du entlang der Hilfslinien links und rechts ausrichten

• Wenn das Gitternetz angezeigt wird, wird links und rechts entlang des Gitternetzes ausgerichtet

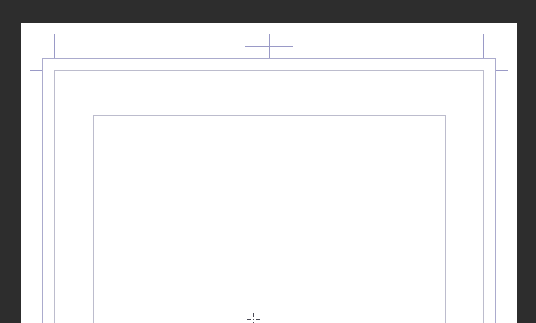

An Leinwandrand/innerem Rahmen ausrichten

Um einen Rahmen entlang des inneren Rahmens oder der Leinwand zu zeichnen oder um Objekte wie einen Besenstiel zu platzieren, schalte das Menü [Ansicht] > [Ausrichten] > [An Leinwandrand/innerem Rahmen ausrichten] ein.



Innerer Rahmen und Leinwand können auch an Beschnittrand ausgerichtet werden.

Wenn das Menü [Ansicht] > [Fangen] > [Ausrichten von Frames am Leinwandumriss/inneren Rahmen] ausgeschaltet ist, kannst du entlang von Rasterebenen, verschiedenen Objektgrundrahmen und Leinwänden fangen.



Um zu verhindern, dass die Sub-Tools der Gruppe [Sprechblase] der Tools [Figur] und [Comic] am inneren Rahmen oder an der Leinwand ausrichten, schalte das Menü [Ansicht] > [Ausrichten] > [Ausrichten von Frames am Leinwandumriss/inneren Rahmen] ein.

Wenn du nicht ausrichten kannst

Wenn Objekte oder Ankerpunkte nicht richtig ausgerichtet werden können oder du nicht entlang des Lineals zeichnen kannst, überprüfe die Einstellungen des Lineals und der jeweiligen Tools.



Einstellungen des Lineals

Wenn [Linien an ausgewählten Linealen ausrichten] in der [Tooleigenschaften]-Palette deaktiviert ist, aktiviere es bitte.



Einstellungen des Objekts

Wenn in der [Sub-Tool Details]Palette die [Berichtigung]-Kategorie unter [Ausrichten zulassen] im Menü deaktiviert ist, dann aktiviere sie bitte.

[Ausrichten zulassen] kann unter [Sub-Tool Details]-Palette eingestellt werden, wenn für das Verschieben und Transformieren [Objekt]-, [Text]-, [Ankerpunkt]- und [Leuchttisch]-Sub-Tools verwendet werden.

Schalte [Ausrichten zulassen] ein und wählen mit dem [Objekt] Sub-Tool Vektorebene, Sprechblasenebene, Panelumrissordner, Lineal und Text aus. Es erscheint ein Transformationsrahmen innerhalb der Hilfslinien für die Ausrichtung.

[Bearbeiten] Menü > [Transformieren] jedes Befehls kann auch in der [Sub-Tool Details]-Palette angepasst werden.

Außerdem kannst du Pinsel-Tools wie den [Stift] und Figur-Tools an das Lineal ausrichten und zeichnen, indem du die Einstellung [Ausrichten zulassen] verwendest.
