Créons des illustrations de style diorama !

Le thème de cette fois est « l'illustration de style diorama ».

Cet article est divisé en trois parties :

1️⃣La première partie décrira certaines caractéristiques visuelles des illustrations de style diorama ;

2️⃣La deuxième partie présentera des fonctions pratiques de CSP pour la création d'illustrations de style diorama ;

3️⃣La dernière partie présentera quelques idées personnelles pour rendre les illustrations plus intéressantes.

Maintenant, créons votre propre illustration de style diorama !

1️⃣【Style diorama - Introduction aux caractéristiques visuelles】

📝Angle de perspective : Du haut vers le bas

Lorsque nous observons des maquettes, c'est généralement de haut en bas. De plus, un angle de haut en bas permet de voir plus clairement les arrangements dans la scène, ce qui est l'une des raisons pour lesquelles cet angle est recommandé.

Par exemple, comme le montre l'image ci-dessous, un angle de haut en bas permet de mieux présenter les surfaces orientées vers le haut dans la scène, tels que le clavier sur le bureau de l'ordinateur et le téléphone portable placé sur la table de chevet.

📝Déformation de la perspective des objets : Faible

Cela signifie que la « déformation de la perspective » causée par la profondeur et la distance des objets est réduite.

Comme le montre l'image ci-dessous, une perspective plus exagérée à gauche augmente l'impression d'immersion ; tandis qu'une déformation plus faible à droite donne plus l'impression d'une maquette.

De plus, un style assez courant dans les illustrations de diorama est le « style isométrique », une méthode de dessin qui uniformise tous les angles de perspective. Cependant, il est possible de créer des illustrations de style diorama même sans utiliser strictement la projection isométrique !

📝Angle de la scène : Légèrement de côté

Il s'agit principalement de l'angle de rotation du sol.

Comparé à un angle frontal, une légère rotation de l'angle donne à l'illustration plus de volume.

En plus de l'angle du sol, je recommande également de placer les objets de la scène de côté, en suivant l'angle du sol, de sorte que les trois côtés de l'objet (haut, gauche, droite) soient visibles à l'écran. Cette méthode de placement augmente l'impression de perspective tout en réduisant l'encombrement, ce qui est plus facile pour les débutants.

Comme le montre l'image ci-dessous, un angle plus incliné permet de mieux présenter le tableau d'affichage sur le mur gauche de l'écran. Cela permet également d'identifier plus rapidement les objets au premier plan comme étant trois ensembles chaise-table d'étude.

📝Dessiner l'épaisseur du sol et des murs latéraux

Bien que ce ne soit pas une règle stricte, le fait de dessiner délibérément l'épaisseur du sol et des murs peut renforcer l'impression de maquette et ajouter plus d'informations à l'illustration.

En dehors du sol, la base de la maquette peut aussi être en bois, en pierre, en terre ou représenter un lac, etc. Ne vous limitez pas à l'intérieur !

📝Objets plus éloignés plus hauts ; objets plus proches plus bas

Afin de présenter plus clairement les objets dans la scène, les objets plus hauts sont généralement placés à l'arrière lors de la conception de leur emplacement.

Comme le montre l'image ci-dessous, si les armoires plus hautes sont placées à l'avant, elles obstrueraient les boîtes en carton et les cadres de tableau à l'avant. Il est donc préférable de les placer à l'arrière.

2️⃣【Passons au dessin !】

Tout d'abord, veuillez décider du thème que vous souhaitez dessiner.

En plus des designs intérieurs plus courants, de nombreuses illustrations de style diorama représentent des scènes extérieures. Il existe également des designs qui montrent à la fois l'environnement intérieur et une partie de l'extérieur (comme un toit ou une corniche).

Pour les débutants, je suggérerais de commencer à pratiquer avec des endroits que vous rencontrez dans la vie quotidienne, tels que : la chambre, le salon, la salle de bain et la cuisine de votre maison. De plus, les magasins que vous fréquentez, tels que les fleuristes, les restaurants rapides, les magasins de vêtements et les cafés, sont également de bons choix de thèmes faciles à référencer.

Dans l'article suivant, je présenterai une simple scène d'atelier de jardinage comme démonstration.

Une fois le thème choisi, vous pouvez concevoir l'agencement des objets.

Comme pour les plans d'aménagement intérieur habituels, nous pouvons commencer par un plan, puis dessiner l'emplacement et la taille de chaque objet.

Si vous souhaitez concevoir des objets ayant une relation haut-bas, par exemple une étagère en haut et un meuble bas en dessous, vous pouvez d'abord esquisser leur position approximative, puis ajouter des notes pour vous rappeler de les inclure lors du dessin final.

🔧Dessiner à l'aide de la fonction d'objet 3D

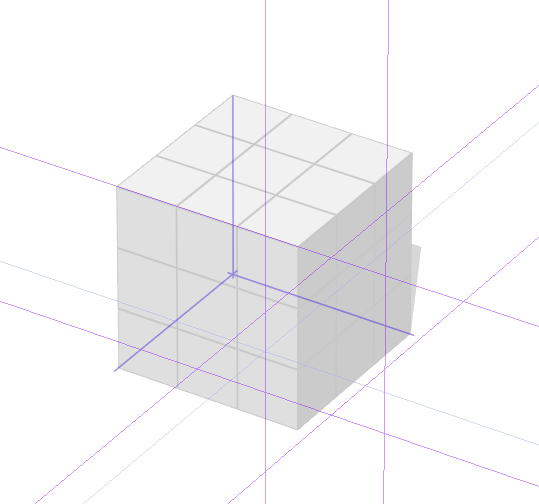

Ajoutez un cube 3D à l'écran et ajustez-le à l'angle approprié avec le bouton gauche de la souris.

Vous pouvez réduire l'opacité et verrouiller le calque 3D si nécessaire.

La perspective peut être ajustée aux endroits suivants (utilisez l'outil de sélection d'« Objet » → panneau Détails de l'outil → Caméra → Méthode de projection / Perspective).

Si vous utilisez la « Projection en perspective », il est recommandé d'utiliser des valeurs faibles ; ou vous pouvez sélectionner la « Perspective parallèle ».

Si la scène n'est pas carrée, vous pouvez l'ajuster aux emplacements suivants (【Configuration】→ Désélectionner « Conserver le rapport » → Ajuster les valeurs X et Y).

Créez un nouveau dossier de calques et faites glisser la règle du calque 3D vers le nouveau calque.

→ Il suffit de glisser-déposer l'icône de la règle avec la souris.

Vous pouvez maintenant réduire l'opacité du calque 3D pour l'utiliser comme référence ;

Et ajouter des lignes de référence au bas.

→ Dessinez depuis les angles droits du cube vers le centre.

N'oubliez pas d'activer la fonction « Ajuster » du pinceau lorsque vous dessinez les lignes de référence inférieures.

Sélectionnez le calque d'esquisse de l'emplacement de l'objet déjà dessiné, et utilisez la fonction 【Transformation libre】.

→ Raccourci : Ctrl+Maj+T ; ou 【Édition】→【Transformation】→【Transformation libre】 ;

Alignez les quatre coins inférieurs du cube, et vous pouvez également réduire l'opacité du calque d'esquisse si nécessaire.

🔧Dessiner à l'aide de calques vectoriels

Créez un nouveau calque vectoriel dans le dossier de calques pour dessiner le line art.

Avec la règle de perspective activée, dessinez d'abord tous les objets carrés ou rectangulaires.
Vous pouvez choisir votre pinceau préféré pour dessiner. Si vous souhaitez dessiner des lignes très droites et mécaniques, l'outil Ligne est également une option.
Dessinez d'abord les lignes verticales les plus proches du mur, puis les lignes verticales plus proches du centre, et enfin les lignes diagonales pour relier les deux côtés des lignes verticales.
Lors du dessin, il est nécessaire d'allonger délibérément toutes les lignes jusqu'à ce qu'il y ait des intersections.
Vous pouvez utiliser des lignes plus épaisses pour dessiner les murs et le sol.
S'il y a trop d'objets et que vous vous sentez confus en dessinant, vous pouvez dessiner les objets sur différents calques.

Pour des informations détaillées sur l'utilisation des calques vectoriels, veuillez consulter le tutoriel officiel 【ici】.

💡ASTUCE

Si vous devez dessiner la ligne centrale d'un objet, vous pouvez utiliser des lignes auxiliaires croisées.

L'exemple ci-dessous utilise la ligne centrale pour dessiner la porte de l'armoire.

💡 Lorsque vous rencontrez des structures identiques, vous pouvez utiliser l'outil de sélection 【Objet】, sélectionner les lignes, puis les copier-coller pour gagner du temps.

*Cette méthode ne convient qu'aux illustrations avec une faible déformation de la perspective des objets.

L'étape suivante consiste à effacer les lignes croisées à l'aide de la gomme pour lignes vectorielles.

→ 【Gomme (pour lignes vectorielles)】, réglez-la sur 【Supprimer le vecteur jusqu'à l'intersection】, et cliquez simplement sur la ligne superflue.

Ensuite, vous pouvez ajouter de petits objets !

En plus de dessiner à la main, vous pouvez également utiliser les objets 3D de la bibliothèque de matériaux pour gagner du temps.

L'utilisation des matériaux d'objets 3D est très simple. Après avoir téléchargé le matériau, faites-le glisser de la bibliothèque sur l'écran. L'angle de perspective s'adaptera automatiquement à la règle de perspective d'origine. Il suffit d'utiliser l'outil 【Objet】 pour le déplacer à la bonne position et ajuster sa taille correctement !

En ajoutant des objets 3D, vous pourriez trouver que certaines positions d'objets sont plus esthétiques après modification (par exemple, la position de l'établi). À ce stade, vous êtes entièrement libre de les modifier et n'avez pas besoin de suivre scrupuleusement l'esquisse.

Si vous êtes un utilisateur de la version CSP EX, vous pouvez utiliser la fonction 【Conversion de calque LT】 pour extraire directement le line art des objets 3D sans avoir besoin de les redessiner.

Ensuite, ajoutez d'autres décorations.

→Lorsque vous rencontrez des objets de forme irrégulière, vous pouvez d'abord dessiner leur vue de face, puis utiliser la fonction 【Transformation libre】 pour ajuster l'angle de perspective. Enfin, ajoutez simplement l'épaisseur de l'objet pour terminer.

Après le line art et la coloration, c'est terminé !

3️⃣【Idées pour rendre l'illustration plus intéressante】

Ensuite, ajoutons plus d'éléments intéressants à l'illustration !

💡Dessiner des objets qui dépassent les limites de la maquette

Si les objets dessinés dans l'illustration n'ont qu'une forme hexagonale, cela ne serait-il pas un peu ennuyeux ?

Certaines illustrations de style diorama représentent l'extérieur de bâtiments, ce qui facilite le dessin de contours intéressants pour le paysage. À l'inverse, si vous dessinez un intérieur, vous pouvez créer des plans plus originaux (comme une forme en L, etc.), ou même dessiner deux étages, ou encore des niveaux et des escaliers empilés de manière irrégulière comme dans une école de magie.

Cependant, pour les débutants, cela demande de la pratique pour bien dessiner. C'est pourquoi je recommande de dessiner des objets qui dépassent les limites de la maquette, ou des objets placés en dehors de la scène.

De cette façon, grâce à ces petits objets simples, vous pouvez facilement obtenir une forme intéressante !

💡Ajouter des personnages chibi comme décoration

De plus, vous pouvez ajouter des personnages chibi comme décoration. Dessiner des animaux mignons est également une bonne idée.

Insufflez un peu de vitalité à l'illustration !

💡Essayez d'agrandir de petits objets pour en faire une partie de la scène !

En plus de dessiner fidèlement l'aménagement de la scène, n'hésitez pas à ajouter une touche de créativité et essayez d'agrandir de petits objets pour en faire une partie de la scène !

Par exemple, ajouter d'énormes feuilles sur le toit, placer tout l'atelier de jardinage dans un grand pot de fleurs, etc., sont toutes des idées qui valent le peine d'être essayées !

Terminé !
