Einführung und Videoversion

Dieses Tutorial behandelt die Verwendung der neuen Ausrichtungs- und Verteilungswerkzeuge, die in Clip Studio Paint Version 2.0 hinzugefügt wurden – und wie man das Ergebnis dann in einer perspektivischen Zeichnung verwendet!



Hier ist der Tipp in Videoform. Wenn Sie Text bevorzugen, finden Sie diesen weiter unten!

Ich habe an dieser Illustration mit Dreipunktperspektive gearbeitet, die eine Reihe von Wolkenkratzern zeigt, und ich werde Ihnen zeigen, wie Sie ganz einfach Fenster wie diese hinzufügen können!

Eine Datei für das Fenstergitter erstellen

Zuerst erstelle ich eine neue Datei mit 1200 Pixel Breite und 2400 Pixel Höhe.

Die neue Datei enthält standardmäßig eine Rasterebene, aber ich werde diese löschen, indem ich sie auswähle und auf das Papierkorb-Symbol klicke.



Danach erstelle ich eine neue Vektorebene. Vektorebenen werden durch das Würfelsymbol auf der Ebene gekennzeichnet.



Vektorebenen eignen sich hervorragend für Lineart, da Sie deren Größe ändern können, ohne sich Gedanken über den Verlust der Bildqualität machen zu müssen!

Da meine Szene eine hohe Vogelperspektive ist, benötige ich keine detaillierten Fenster, daher reichen einfache Rechtecke aus.

Gehen Sie zum Figurenwerkzeug und wählen Sie das Rechteck-Unterwerkzeug aus.



Hinweis: Wie bei allen Werkzeugen kann das Symbol des Figurenwerkzeugs je nach ausgewähltem Unterwerkzeug anders aussehen.

Mit einer Pinselgröße von 4 zeichne ich ein kleines Rechteck, um ein Fenster darzustellen.

Vektorobjekte in derselben Ebene duplizieren

Gehen Sie zum Bedienung-Werkzeug und stellen Sie sicher, dass das Objekt-Unterwerkzeug das aktuelle Unterwerkzeug ist.



Wählen Sie das Vektorobjekt aus. Beachten Sie, dass Sie direkt auf die Linie klicken müssen. Sie erkennen, dass das Vektorobjekt ausgewählt ist, wenn es sowohl einen blauen umgebenden Rahmen als auch eine orangefarbene Auswahl auf dem Rechteck selbst aufweist.

Gehen Sie zum Menü Bearbeiten und wählen Sie Kopieren. Gehen Sie dann zum Menü Bearbeiten und wählen Sie Einfügen. Dadurch wird das Fenster auf derselben Vektorebene über dem ursprünglichen dupliziert.



Hinweis: Strg C (⌘Cmd C auf Mac) ist die Tastenkombination zum Kopieren, und Strg V (⌘Cmd V auf Mac) ist die Tastenkombination zum Einfügen.

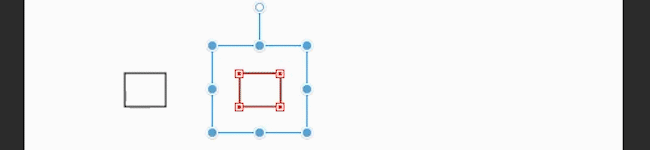

Ziehen Sie das neu erstellte Fenster mit dem Objekt-Unterwerkzeug zur Seite. Machen Sie sich keine Sorgen, es ausgerichtet zu halten, wir kommen gleich dazu.

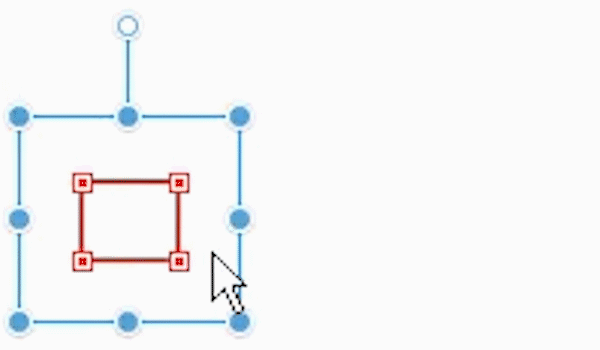

Beim Ziehen ist es ratsam, den Cursor in die Nähe des blauen Begrenzungsrahmens zu positionieren, bis das Verschieben-Symbol erscheint (wie in der obigen Animation zu sehen). Dann können Sie klicken und das Objekt verschieben. Wenn Sie versuchen, das Vektorobjekt direkt zu klicken und zu ziehen, könnten Sie versehentlich einen der Kontrollpunkte ziehen, was stattdessen Ihre Form ändern würde!

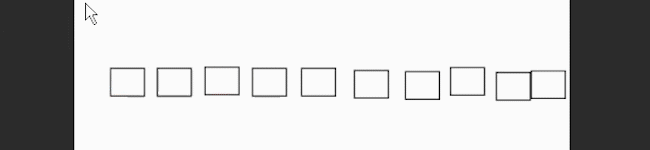

Fügen Sie immer weitere Fenster ein, bis Sie eine Reihe von mindestens zehn haben – so viele Fenster, wie Sie über die Fassade Ihres Gebäudes haben möchten.

Mehrere Objekte auf einer Vektorebene auswählen

Wählen Sie nun alle aus. Es ist möglich, dies zu tun, indem Sie die Umschalttaste gedrückt halten und auf jedes einzelne klicken, aber es gibt einen einfacheren Weg!

Klicken Sie im Objekt-Unterwerkzeug auf das Dropdown-Menü „Operation des transparenten Bereichs“. Aktivieren Sie das Kontrollkästchen „Bereich durch Ziehen auswählen“ und stellen Sie sicher, dass die darunterliegende Option auf „Objekte in dieser Ebene“ eingestellt ist.

Die Fenster ausrichten und verteilen

Gehen Sie zur Palette Ausrichten/Verteilen. Wenn Sie sie nicht auf dem Bildschirm sehen, klicken Sie auf das Menü Fenster und wählen Sie Ausrichten/Verteilen aus der Liste.

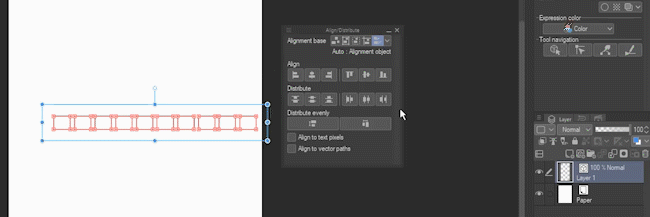

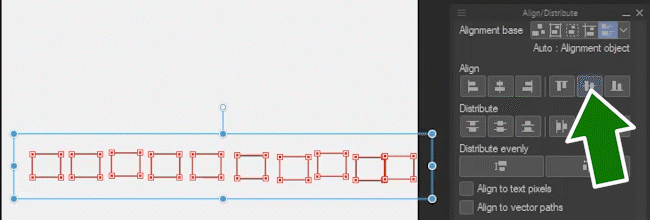

Um alle Fenster auf derselben horizontalen Linie zu positionieren, klicken Sie auf Vertikal zentrieren.

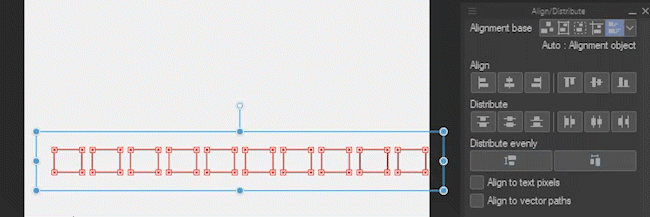

Um die Fenster in gleichem Abstand voneinander anzuordnen, klicken Sie auf Horizontal verteilen.



Aber was, wenn Sie einen anderen Abstand zwischen ihnen wünschen?

Standardmäßig werden sie gleichmäßig zwischen denjenigen an jedem Ende verteilt.



Wenn Sie also einen größeren Abstand wünschen, verschieben Sie eines nach außen und verteilen Sie es dann, oder wenn Sie einen engeren Abstand wünschen, verschieben Sie sie weiter nach innen.



Es gibt mehrere zusätzliche Optionen zum Ausrichten und Verteilen von Objekten, auch wenn sie unterschiedliche Formen und Größen haben. Das offizielle Clip Studio-Tutorial gibt einen großartigen Überblick über alle! Hier ist der Link:

Ich möchte diese Gruppe von Objekten auf der Arbeitsfläche zentrieren. Wenn ich versuche, auf Horizontal zentrieren zu klicken, während jedes einzelne Objekt ausgewählt ist, vermischen sie sich einfach übereinander.

Sie können jedoch das Ausrichtungswerkzeug auf die gesamte Ebene anwenden, und es behandelt alles innerhalb der Ebene als ein Objekt. Klicken Sie auf die Ebene, um sie auszuwählen, und klicken Sie dann auf Horizontal zentrieren.



Tipp: Dies funktioniert auch mit Ordnern. Wählen Sie einen Ordner aus, und alle Ebenen darin können ausgerichtet werden, als wären sie ein Objekt.

Als Nächstes möchte ich diese Fensterreihe vertikal wiederholen.

Klicken Sie mit der rechten Maustaste auf die Ebene und wählen Sie Ebene duplizieren.



Tipp: Oder verwenden Sie die bereits erwähnten Tastenkombinationen zum Kopieren und Einfügen (Strg C und Strg V), um Ebenen schneller zu duplizieren.



Wiederholen Sie dies, bis Sie eine ganze Reihe von Ebenen haben, mindestens 20. Wolkenkratzer sind hoch! Ich mache 30 Reihen für dieses Beispiel.

Jetzt habe ich all diese Ebenen übereinander gestapelt. Dieses Mal möchte ich sie über die gesamte Arbeitsfläche nach oben und unten verteilen.

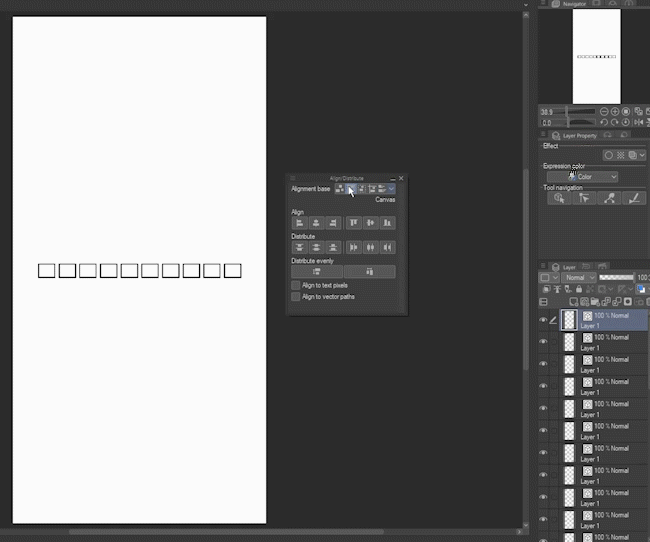

Ändern Sie in der Palette Ausrichten/Verteilen die Ausrichtungsbasis auf Arbeitsfläche.

Wählen Sie alle Ebenen aus, indem Sie auf die erste klicken, die Umschalttaste gedrückt halten und auf die letzte klicken.



Klicken Sie dann in der Palette Ausrichten/Verteilen auf Vertikal verteilen.

Schließlich, während alle Ebenen noch ausgewählt sind, klicken Sie mit der rechten Maustaste auf eine davon und wählen Sie Ausgewählte Ebenen zusammenführen. Sie werden alle zu einer einzigen Vektorebene zusammengeführt.



Jetzt ist ein guter Zeitpunkt, die Ebene umzubenennen. Ich habe meine einfach „Fenster“ genannt.

Die Fensterebene in Ihre Zeichnung kopieren

Stellen Sie sicher, dass die Ebene noch ausgewählt ist, gehen Sie dann zum Menü Bearbeiten und wählen Sie Kopieren.

Öffnen Sie dann die Zeichnung, der Sie die Fenster hinzufügen möchten. (Datei -> Öffnen)



Wählen Sie die Ebene direkt unter der Stelle aus, an der die Fensterebene platziert werden soll.

Gehen Sie zum Menü Bearbeiten und wählen Sie Einfügen.

Die Vektorebene „Fenster“ erscheint nun über der von mir ausgewählten Ebene.



Die Fenster sehen klein aus, aber da sie auf einer Vektorebene liegen, können sie beliebig groß oder klein skaliert werden, wie ich sie benötige.

Das Gitter an die Zeichnung anpassen

Gehen Sie zum Menü Bearbeiten, fahren Sie mit dem Mauszeiger über Transformieren und wählen Sie Frei transformieren.

Verschieben Sie die Fensterebene zum Gebäude.

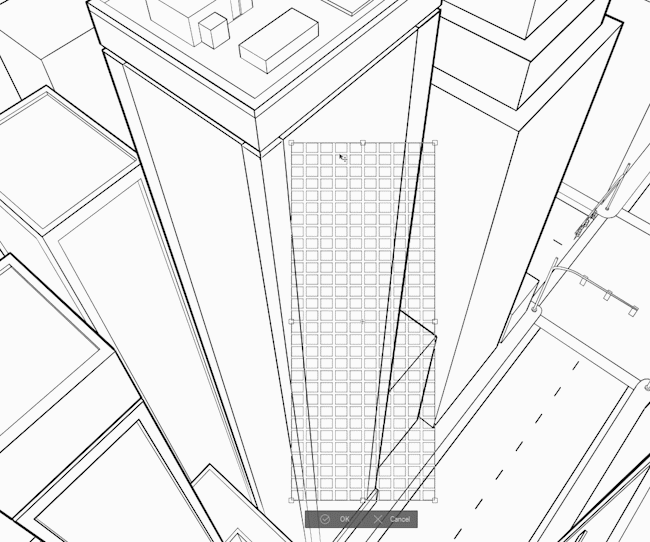

Ziehen Sie die Kontrollpunkte an jeder Ecke des Begrenzungsrahmens, sodass die Fenster die Seite des Gebäudes bedecken und den vorhandenen Perspektivlinien folgen.



Klicken Sie noch nicht auf OK – es gibt noch eine weitere Einstellung, die wir uns ansehen möchten.

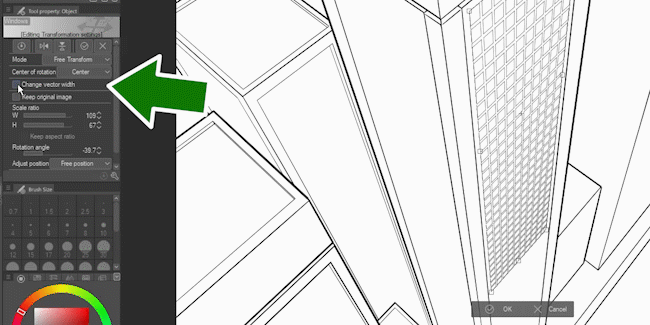

Stellen Sie sicher, dass „Vektorbreite ändern“ aktiviert ist. Wie Sie in der Animation sehen können, werden bei aktivierter Option die näheren Linien dicker und die entfernten Linien dünner.



Jetzt können Sie auf OK klicken, um die Transformation zu bestätigen.

Bereinigung und Fertigstellung der Lineart

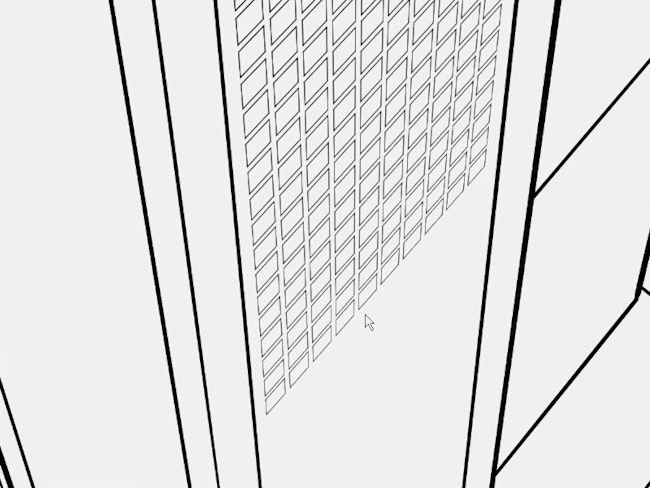

Da es sich immer noch um eine Vektorebene handelt, kann ich auch das Objekt-Werkzeug verwenden, um einige Fenster auszuwählen und zu löschen, da sie in der Ferne weniger sichtbar werden. Ich klicke einfach, um sie auszuwählen, und drücke dann die Entf-Taste auf meiner Tastatur.



Die Fenster an Wolkenkratzern gibt es in allen Größen und Konfigurationen. Schauen Sie sich unbedingt viele Referenzfotos an, um Ideen zu erhalten!



Ich werde jetzt mit der gleichen Technik Fenster für die restlichen Haupt-Wolkenkratzer in meiner Szene erstellen.



Denken Sie daran, dass weiter entfernte Gebäude weniger Details aufweisen werden.

Und so ist meine Lineart geworden!

Fazit

Die neuen Ausrichtungs- und Verteilungswerkzeuge eignen sich hervorragend für 2D-Zeichnungen, Designs und Muster, aber ich dachte, es wäre interessant zu untersuchen, wie sie auch für 3D-Perspektivkunst verwendet werden könnten. Ich hoffe, dieser Tipp war hilfreich!
