自CLIP STUDIO PAINT Ver.2.0起,可以設定[尺規]工具的[魚眼透視]。



關閉[魚眼透視]→開啟[魚眼透視]



魚眼透視可以將畫面變成像是以魚眼鏡頭拍攝般的狀態,使畫面的邊緣大幅變形,能輔助描繪廣範圍的動態構圖,呈現更有故事性的世界。



[1]建立魚眼透視尺規的方法



在CLIP STUDIO PAINT中使用[透視尺規],可以徒手繪製符合透視的線條。

即使是設定有[魚眼透視]的透視尺規,也可以指定2條曲線,在交叉處設定消失點。

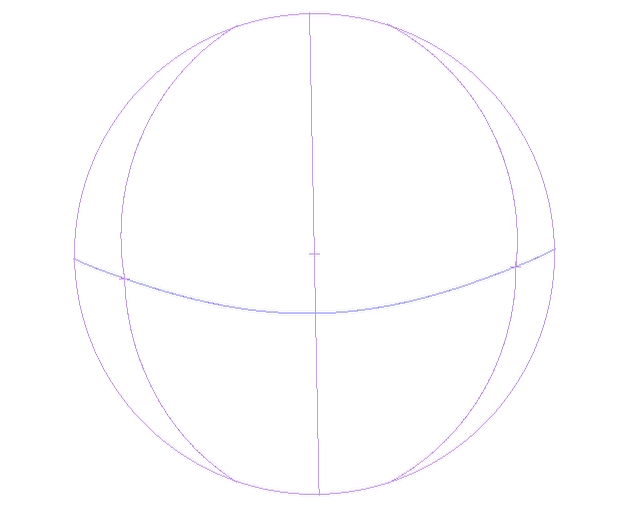

建立或是將[魚眼透視]設為有效,畫布的中心處就會出現代表鏡頭的中心點(圖中的紅色圓形)。



和以往的透視尺規相同,能以拖拽方式移動消失點,或追加輔助線、消失點。



關於[透視尺規]的基本使用方法,請瀏覽此處的講座。





有3種方法能建立設定有魚眼透視效果的透視尺規。



■為已建立的尺規設定魚眼



以[物件工具]選擇已經配置於畫布上的透視尺規,就能利用[工具屬性]面板設定[魚眼透視]。





■以選單建立魚眼透視



點擊[圖層]選單→[尺規・分格邊框]→[建立透視尺規]對話方塊,建立魚眼透視。

勾選[魚眼透視]並選擇[OK],即可在畫布上建立魚眼透視尺規。





■以[透視尺規]輔助工具建立魚眼透視



開啟[透視尺規]輔助工具的[工具屬性]→[追加魚眼],即可在畫布上建立尺規。





魚眼的透視尺規,可以透過以下的步驟建立。

①以第1次拖拽操作指定直線。

②以第2次拖拽操作將直線彎曲,建立鏡頭的圓。

③在鏡頭的圓的內側進行第三次拖拽操作,即可追加消失點,建立魚眼的透視尺規。





[2]調整魚眼的歪斜



魚眼透視尺規的大小和歪斜強度,可以在建立之後進行調整。





可以透過[歪斜強度]調整魚眼的歪斜狀態。

數值越小,效果就會越接近套用[魚眼透視]之前的直線狀態,數值越大,曲線的弧度就會越大。

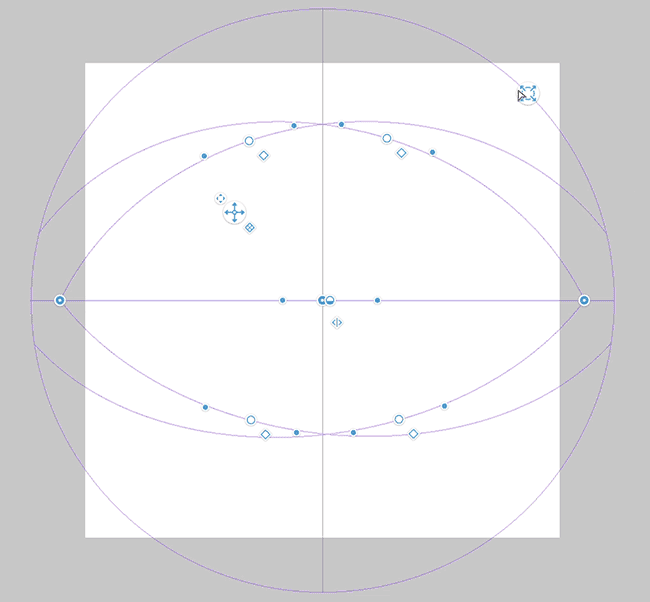

[視野圓半徑]可以放大或縮小魚眼透視尺規整體。只使用[歪斜強度]會無法完全調整鏡頭的圓的大小時,可以使用這個項目進行設定。

除了滑桿之外,也能操作節點來調整視野的圓。



[3]節點的操作方法

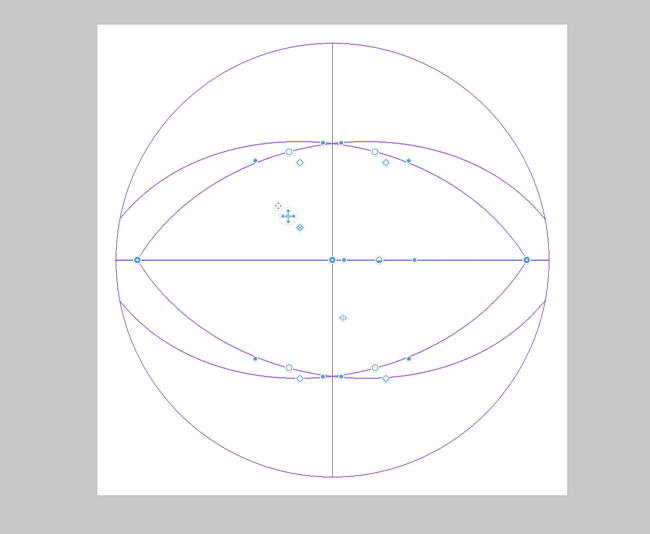

魚眼透視尺規有5個節點,可以通過拖拽來調整它們的位置。





① 消失點節點

進行拖拽,可以調整消失點的位置。

將消失點拖拽靠近視平線時,消失點會對齊至視平線。

如果在鏡頭的圓上對齊消失點,另一側也會顯示消失點。



無法將節點移動到鏡頭的圓的外側。



② 輔助線節點

拖拽中間的白色圓形,可以移動輔助線。

拖拽兩側的藍色圓形,可以調整輔助線的傾斜。

能使用白色圓形右下方的正方形(菱形)節點,開啟或關閉對齊功能。



無法將節點移動到鏡頭的圓的外側。



③ 鏡頭中心節點

進行拖拽,可以調整魚眼透視的中心位置。



④ 視平線節點

可以調整視平線(藍色)的位置或傾斜。

能利用中間的節點調整視平線的位置,左右側的小節點調整視平線的傾斜。



移動視平線的節點時,會同步移動視平線上對齊的消失點。



⑤ 移動節點

和「調整魚眼的歪斜」中的說明相同,能移動魚眼透視尺規整體的位置。

左上方的節點,可以改變移動節點本身的位置。

右下方的節點,可以切換開啟、關閉對齊功能。



⑥調整視野的圓的節點

拖拽節點,可以放大/縮小魚眼透視尺規整體。



[4]充分利用魚眼透視



可以配合要繪製的主題調整輔助線和消失點。還能根據實際繪製時的需求,對齊尺規或柵格。



■追加消失點



可以配合魚眼的形狀,在尺規上追加消失點。



1.選取[透視尺規]輔助工具後,在[處理內容]中選擇[追加消失點]。





2.在鏡頭的圓中進行拖拽,建立2條輔助線。

以第1次拖拽指定第1條曲線,第2次拖拽指定第2條曲線。

2條輔助線的交叉點上會建立消失點。





■追加輔助線



點擊[透視尺規]輔助工具→[工具屬性]→[處理內容],選擇[追加輔助線]。





在選擇[追加輔助線]的狀態下,於畫布上進行拖拽,存在於最接近方向上的消失點或鏡頭中心位置,將出現對齊的輔助線。

如果起點在鏡頭圓的外側,將無法描畫輔助線。





除了魚眼透視尺規外,畫布上描畫的所有透視尺規的消失點,都可以追加輔助線。



■在保持水平的狀態下移動輔助線



勾選[透視尺規]輔助工具→[工具屬性]→[固定視平線]的勾選框,即可固定視平線。點擊[將視平線設為水平],攝影機投影面的橫向方向會變成水平的狀態。





■對齊筆刷



如果想讓筆刷依照輔助線進行描繪,需要進行3個步驟的準備。



①開啟命令列上顯示的[對齊到特殊尺規]



②啟用透視尺規的對齊

如果輔助線顯示為綠色,代表已設為僅不對齊節點的消失點・鏡頭中心方向。

請點擊顯示為禁止記號的節點,將對齊設定為有效。



③在要使用對齊功能的筆刷的[輔助工具詳細]中,將[修正]→[可以對齊]設為有效。



執行①~③後,即可依照魚眼尺規的輔助線進行描畫。





若是從鏡頭的圓的外側開始進行描畫,將無法修正線條。



■使圖形對齊



只要滿足與筆刷相同的條件,直線、長方形、橢圓形、多邊形也可以進行符合魚眼透視輔助線的描畫。

能以向量方式描繪圖形的工具也可進行對齊(例如直線尺規、圖形尺規、圓角對白框、橢圓對白框)。



進行拖拽,可以指定對角線,拉出長方形來建立要描繪的圖形。

如果有多個選項,只要追加點擊就可以確定圖形。





■顯示柵格



可以根據透視尺規的形狀顯示柵格。





以[物件]輔助工具選取透視尺規,在3種[柵格]中進行選擇。





①[XY平面]:平面會收合至第2個和第3個追加的消失點(紅色)

②[YZ平面]:平面會收合至第1個和第3個追加的消失點(綠色)

③[XZ平面]:平面會收合至第1個和第2個追加的消失點(藍色)



柵格的大小能以[柵格尺寸]進行調整。



將命令列的[對齊到柵格]設為有效,就能描繪出對齊至柵格的線條。



除了用筆刷進行繪圖外,還可以描畫基本圖形。



【POINT】

3D物件可以和普通的透視尺規進行對齊・同步,但無法與魚眼透視尺規執行對齊。



[5]魚眼透視的實踐技巧



這是插畫師Zounose繪製的概念藝術。





利用魚眼構圖,描繪出角色佇立在充滿頹廢氛圍的城堡花園裡的場景。

以用魚眼效果扭曲梁柱,把焦點集中至畫面中央的人物。讓觀者的視線停留在人物身上。



接下來將針對這張插圖中使用的[魚眼透視]功能,介紹3個實用技法。

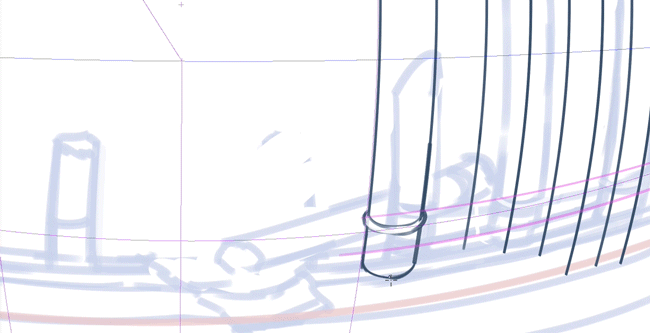

①顯示柵格以描繪等間隔的柱子





描畫柱子這類等間隔排列且相同形狀的物體時,參考柵格的框線能夠更正確地呈現魚眼歪斜。



②利用複製與變形,輕鬆描繪細節的裝飾





細節的裝飾,可以在描畫完一個後執行複製和變形,節省作畫時間。

在圖上描繪出對齊至尺規的粉色參考線後,就能配合參考線對裝飾進行變形。

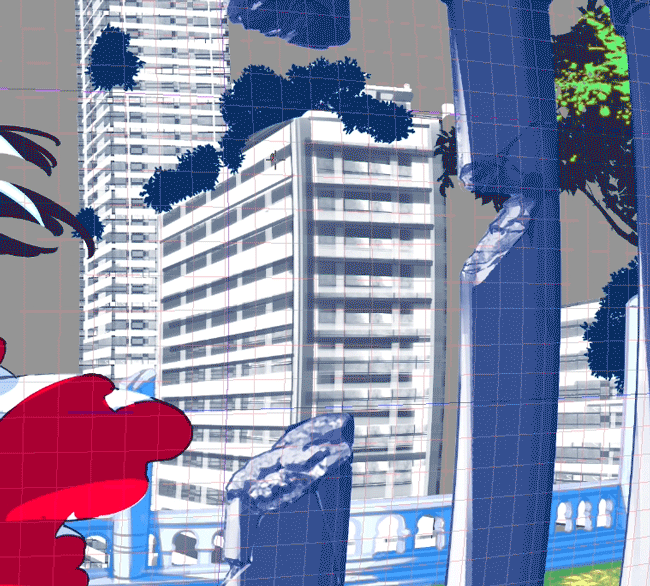

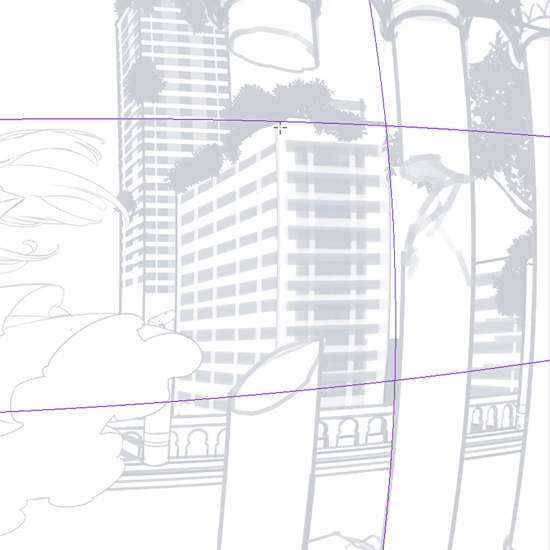

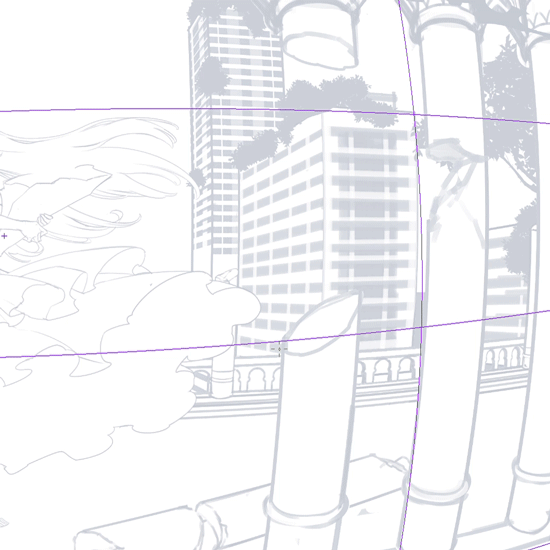

③讓直線的建築正確地歪斜





在這張圖裡,背景中建築物的細節是用筆刷繪製的。讓筆刷對齊至柵格,可以正確地呈現歪斜效果。



請試著使用魚眼透視來繪製概念藝術吧。
