Introduction

Il y a quelques années encore, je n'aurais jamais cru que je deviendrais une si grande fan du dessin en perspective sur ordinateur ! Je ne savais pas comment m'y prendre. Et c'était bien plus facile sur papier. Tout a changé quand j'ai commencé à utiliser CSP. Toutes les règles intégrées ont été une véritable révolution pour moi !



Je vais vous montrer comment j'utilise la Règle de perspective pour créer un kiosque à journaux simple (et un peu abîmé).

Croquis grossier

Lorsque je dessine quelque chose en perspective, je commence généralement par un croquis rapide. J'utilise beaucoup de lignes, donc mes dessins ont parfois l'air un peu chaotiques.

J'ai choisi une prise de vue simple en utilisant la perspective à deux points. J'ai arrangé quelques photos de référence (que j'ai trouvées sur Google ou prises moi-même) sur le deuxième écran.



Pendant la phase de croquis, je ne me soucie pas trop de la perspective. Je dessinais simplement ce que j'avais en tête.



Cette ligne ondulée en bas a été mise là par accident, heh.

Configuration de la Règle de perspective

Sur ce croquis préparé, je peux enfin définir les Règles de perspective.

Je travaille sur des calques vectoriels car c'est très pratique pour moi. En utilisant la Gomme vectorielle, je peux facilement effacer les lignes dont je n'ai plus besoin.



Je mets la couleur du croquis en bleu et réduis l'opacité. Ce n'est pas nécessaire. J'aime juste garder mes croquis en bleu.

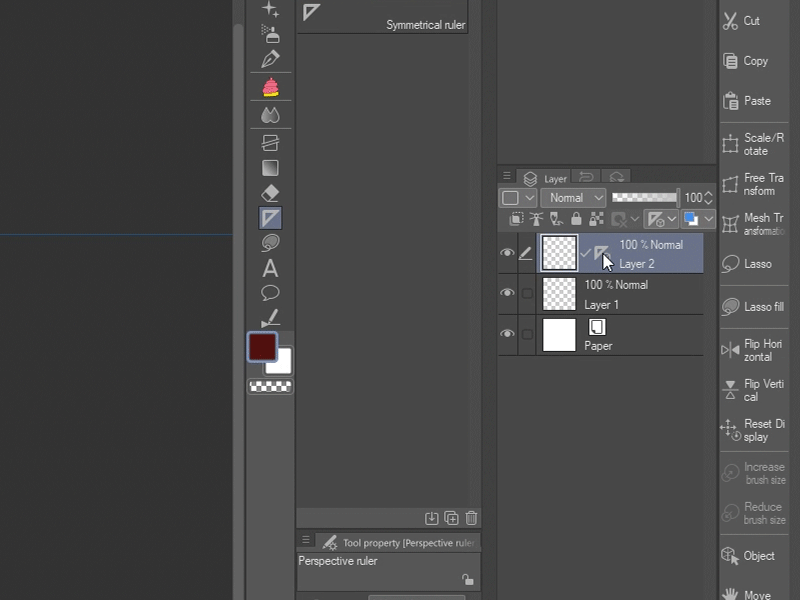

Je crée un nouveau calque, clique sur l'outil "Règle" et choisis la Règle de perspective.

Si je voulais conserver mes lignes de croquis à 100 %, la ligne d'horizon s'inclinerait. Dans ce cas particulier, cette ligne doit être horizontale.

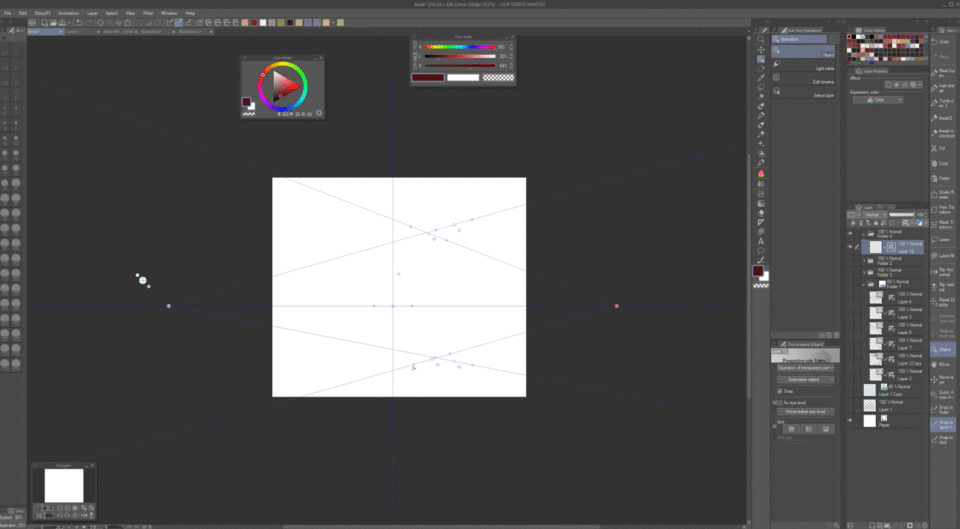

Après avoir défini le premier point de fuite (deux lignes à gauche), je crée le second, en m'appuyant sur CSP. La quatrième ligne fusionne automatiquement avec la troisième.

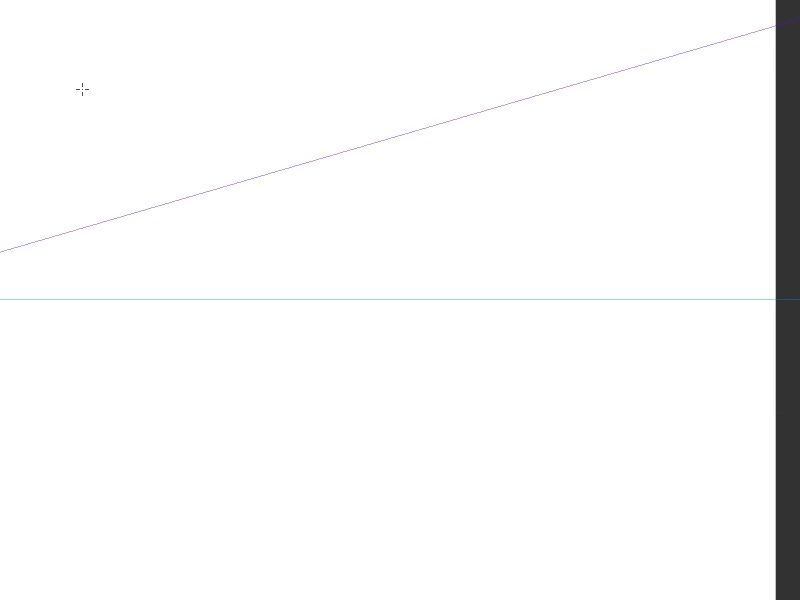

Gros plan sur l'accrochage des lignes :

Comme mentionné ci-dessus, j'avais préparé le croquis de manière approximative. Il est donc tout à fait normal que lors de la configuration de la Règle de perspective, certaines choses changent un peu (surtout les points de fuite). Mais, eh bien, ma "erreur" était plutôt petite. J'aime penser que c'est grâce à mon expérience, pas à la chance, haha.



Vous pouvez également utiliser la Règle de perspective en allant dans Calque > Règle/Cadre > Créer une règle de perspective. Ensuite, vous devez choisir la perspective à deux points (dans ce cas particulier) et définir les règles. Mais je préfère la méthode que j'ai décrite plus tôt.

Croquis de perspective grossier

Maintenant, je peux commencer à dessiner les lignes sur le calque avec la Règle de perspective.

N'oubliez pas d'activer l'option "Accrocher à la règle spéciale" pour que cela fonctionne.



Vous pouvez voir les trois différentes façons de l'activer.

Au fait, je vous recommande de mémoriser le raccourci Ctrl+2 car il est très utile !

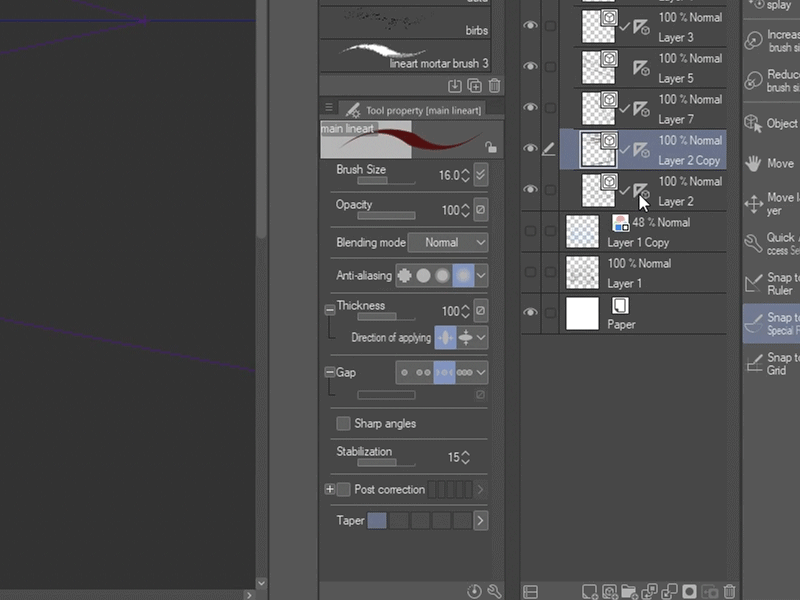

Si je veux placer un objet dessiné sous un angle différent (nouveaux points de fuite), je crée un nouveau calque. Je copie la Règle en maintenant la touche Alt enfoncée et en faisant glisser l'icône de la Règle vers le nouveau calque. Lorsque le calque vers lequel vous voulez copier la Règle est surligné en rouge, relâchez le bouton de la souris et la touche Alt.

Notez que tout l'horizon s'incline lorsque vous modifiez l'angle du guide de Point de fuite. Pour éviter cela (dans les cas où vous souhaitez conserver la même ligne d'horizon avec différents points de fuite), cochez l'option "Fixer le niveau des yeux" dans la fenêtre "Propriétés de l'outil". Si vous ne voyez pas cette option, cliquez sur l'icône en forme de clé à molette ci-dessous, puis sur l'"œil" pour rendre cette option toujours visible.

Si je veux mettre à l'échelle l'objet, toute la Règle (la position de la ligne d'horizon) change également. Pour éviter cela, vous devez décocher la case dans le panneau Calques.

La prochaine fonctionnalité merveilleuse de CSP est l'option Grille. Nous pouvons l'activer sur les plans XYZ. Vous pouvez réduire la taille de la Grille et déplacer son point de départ. J'utilise principalement cet outil pour dessiner des fenêtres ou des carreaux.

Pour dessiner le plateau cassé, j'ai dû ajouter un nouveau point de fuite. J'ai également désactivé l'option "Fixer le niveau des yeux" car l'objet a une ligne d'horizon différente. À la fin du dessin, j'ai réalisé que quelque chose n'allait pas. J'ai donc ajusté quelques lignes.

Ma règle principale quand je dessine est que, à moins de créer, par exemple, un dessin technique pour un fabricant de kiosques, je fais les choses plus ou moins précisément sans concevoir soigneusement chaque élément. Il faut que ça ait l'air bien, et c'est suffisant pour moi.

J'ai un croquis approximatif prêt, plein de lignes ennuyeuses et simples. Amusons-nous maintenant !

Dessin du kiosque à journaux

Je groupe tous les calques (à l'exception du premier croquis chaotique). Ensuite, je réduis l'opacité et je mets la couleur de tout le groupe en bleu.



Je règle la Règle de perspective sur "Afficher dans tous les calques" (le menu apparaît après un clic droit sur l'icône de la Règle). Grâce à cela, je n'ai pas à copier la Règle car elle fonctionne sur tous les calques. Il est important de se souvenir de la désactiver si vous voulez utiliser une règle différente (vous pouvez désactiver la visibilité du calque ou cliquer sur "Afficher uniquement lors de la modification de la cible").

Et que puis-je dire ici... Je dessine certaines parties à la main, d'autres avec une règle, annuler, rétablir, annuler, encore et encore, annuler, une fois de plus... J'ajoute de la poussière, des fissures, corrige un peu le croquis de base, dessine.



Pour éviter l'aspect brut et mécanique, je dessine beaucoup de lignes à la main (je désactive "Accrocher à la règle spéciale" de temps en temps).

J'utilise également l'outil "Règle spéciale - Courbe parallèle" pour créer les câbles.

J'utilise à nouveau une grille pour faciliter le dessin des autocollants et des prospectus sur les fenêtres.

Pièce par pièce, j'ai créé ce magnifique kiosque à journaux !

J'ai décidé d'ajouter quelques trames à la fin.

Le gif des quatre étapes du dessin :

Merci de votre lecture ! J'espère que vous trouverez certains de ces conseils utiles <3
