CLIP STUDIO PAINT的[素材]面板→[3D]中，收納著能讀取至畫布使用的3D素材。3D素材可以直接使用於插圖或漫畫的背景・配件，或作為繪製的基準、底稿來進行利用。

在這個講座裡，會說明3D素材的基礎使用方法。



[1]將3D素材讀取至畫布

[素材]面板的[3D]中，收納了素描人偶、基礎圖形、配件和背景的3D素材，能從[素材]面板中拖拽至畫布進行讀取。

最初讀取的3D素材會顯示在畫布中央。若貼上3D素材，工具會自動變為[物件]輔助工具。



[2]將3D檔案讀取至畫布

選擇[檔案]選單→[讀取]→[3D檔案]，可以將OBJ、LWO格式等通用的3D檔案讀取至畫布，進行和3D物件素材相同的編輯。

支援的檔案格式會因作業系統而異。詳情請參考操作環境。



法線貼圖素材的讀取（Ver.2.3之後）

在Ver.2.3之後的環境中，能讀取使用法線貼圖的FBX格式（.fbx）、GLTF格式（.glb、.gltf）3D模組。



法線貼圖是能以材質模擬多邊形凹凸的呈現技術。

由於能以材質呈現纖細的祥狀，所以可以節省3D模組本身的多邊形數量。

和帶有大量多邊形的模型相比，能夠流暢進行3D操作和LT轉換是它的一大優點。

CLIP STUDIO PAINT的[素材]面板→[3D]→[小物品]中，追加了使用法線貼圖的3D素材「草帽」、「畫框_古典金」、「雙人沙發」。

・如果[素材]面板中沒有顯示「草帽」、「畫框_古典金」、「雙人沙發」，請點擊CLIP STUDIO右上方的齒輪圖示→[立即下載追加素材]，進行素材的下載。

・CLIP STUDIO PAINT Ver.2.2之前的版本中，無法使用帶有法線貼圖的3D素材，請先將CLIP STUDIO PAINT更新為Ver.2.3之後的版本再進行使用。

【POINT】

如果讀取了使用法線貼圖的3D素材，[渲染設定]的照明方式會被自動選擇為[Phong]，[Gouraud]無法顯示法線貼圖。



法線貼圖濾鏡（Ver.3.0以上版本）

在Ver.3.0以上的版本中，能透過[濾鏡]選單→[效果]→[法線貼圖]，將選擇圖層上的描繪內容轉換為法線貼圖。



讀取帶有造型鍵的素材（Ver.3.0以上版本）

在Ver.3.0以上的版本中，能操作FBX格式（.fbx）和GLTF格式（.glb、.gltf）3D模組中設定的造型鍵。



造型鍵功能，可以改變（Morphing）3D模組的形狀。

針對人物的臉部或衣服皺摺等複雜的形狀，想要進行平滑的變形時可以使用這個功能。

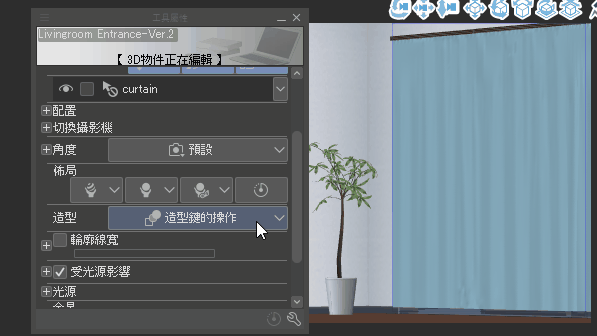

造型鍵的操作能透過[工具屬性]面板→[造型]→[造型鍵的操作]執行。

顯示的滑桿數量，會配合造型鍵的數量發生變化。也能組合使用多個滑桿來進行複雜的形狀變化。

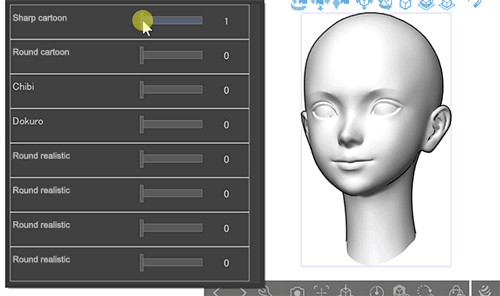

▲讀取頭部模組等，帶有多個造型鍵的3D模組的範例

若clip檔案中包含帶有造型鍵的3D素材，只能以Ver3.0以上版本的CLIP STUDIO PAINT進行編輯。

利用Ver.3.0以下的版本，雖然可以開啟畫布，但無法執行編輯。



讀取VRM檔案（Ver.2.2之後）

CLIP STUDIO PAINT Ver.2.2以上的版本，可以讀取VRM格式的檔案。VRM格式檔案會被讀取為3D人物素材，能讀取姿勢素材來添加姿勢，但無法支援角色的表情等部分功能。



關於姿勢的添加方法，請參考嘗試使用3D素描人偶―變更姿勢―。

・讀取VRM格式的檔案後，會顯示[VRM資訊]對話方塊，能確認檔案的使用範圍。編輯VRM格式檔案之前請務必進行確認。

・如果VRM格式檔案的顯示較慢，將[工具屬性]面板的[設定編輯顯示]設為[高速]，可能可以改善這個狀況。



[3]調整在畫布上的呈現

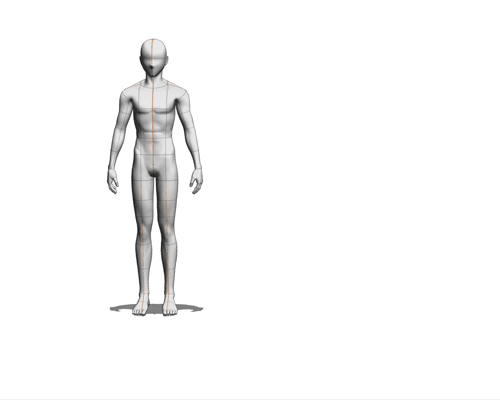

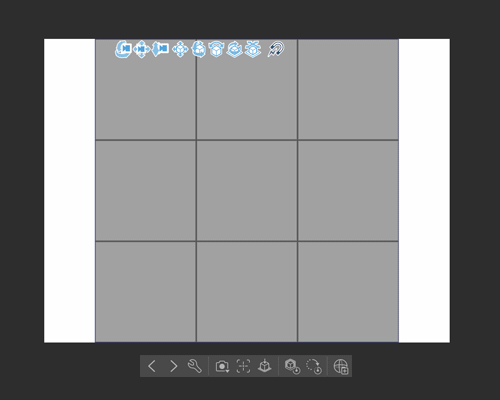

接下來要將讀取的素材調整至適合的取景角度。想要調整攝影機，可以操作3D素材上方顯示的[移動操縱器]，或者拖拽畫布上沒有3D素材的部分。



■前後移動

可以先點選[移動操縱器]的[前後移動攝影機]圖示，將它設為開啟，再上下拖拽畫布的空白部分。如果使用滑鼠，按住右鍵並在畫布空白處進行上下拖拽，也能進行相同的操作。

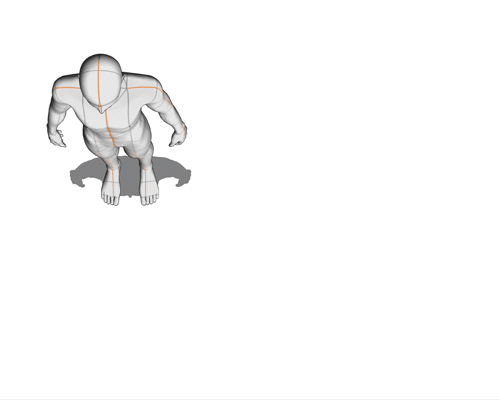

■旋轉移動

可以先點選[移動操縱器]的[旋轉攝影機]圖示，將它設為開啟，再上下左右拖拽畫布的空白部分。如果使用滑鼠，按住左鍵並在畫布空白處進行上下左右的拖拽，也能進行相同的操作。



[4]使用平行投影（Ver2.3.0之後）【PRO／EX】

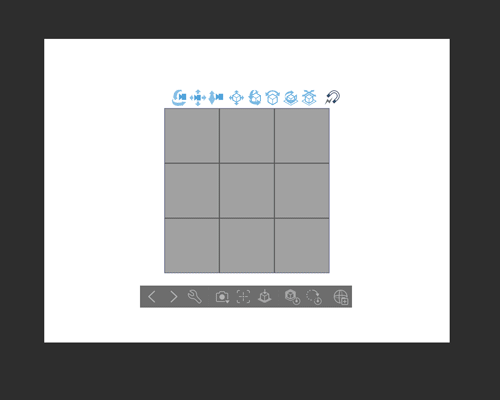

在Ver.2.3之後的環境中，還能以不帶透視效果的[平行投影]來顯示3D圖層。

＜透視投影／平行投影＞

在透視投影中，3D物件的視覺尺寸會配合與視點的距離發生變化，但在平行投影中，外觀尺寸將不受距離影響。

它適合用來繪製沒有消失點的插圖，例如用等距藝術描繪街道景觀和建築物的平面圖等時。



如果想切換投影方法，請選擇[輔助工具詳細]面板→[攝影機]類別→[投影方法]。

選擇[平行投影]後，會關閉[攝影機]類別中的[透視]，並開啟[平行投影的縮放比例]。



平行投影的縮放比例

[平行投影的縮放比例]是能調整視野寬度的項目。

數值越高，畫布上顯示的3D圖層空間就越寬，會產生類似相機焦距拉遠的效果。

【POINT】

選擇平行投影時，會隱藏全景，並停用漫畫透視和透視尺規。

[5]移動3D素材本身-軌道操縱器-

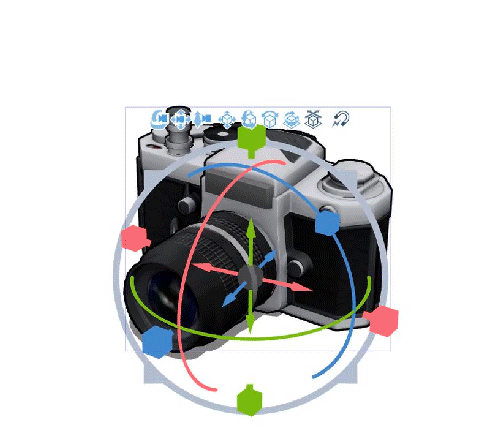

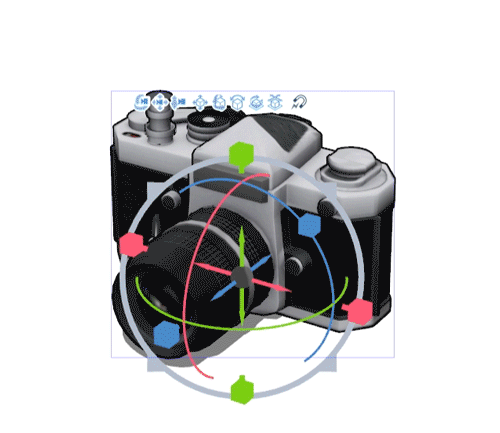

3D素材能以點擊素材後顯示的[軌道操縱器]進行移動・旋轉・放大縮小。如果想輸入正確的角度或數值，請以[工具屬性]面板進行調整。



移動位置

利用[軌道操縱器]中央圓形延伸出來的箭頭，可以僅向X、Y、Z方向分別進行移動。拖拽中央的圓形，也能上下左右進行移動，但會比較難辨識物件在畫布上的位置。

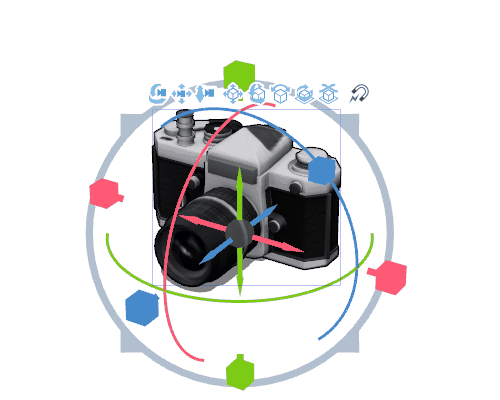

變更角度

可以按住[軌道操縱器]周圍横向（X）、縱向（Y）、遠近（Z）的圓環，往想要傾斜的方向進行拖拽。

Ver2.3.0以降は、傾けた部分のみ目盛りの色が青色からピンク色に変わります。



變更尺寸

拖拽[軌道操縱器]周圍的灰色圓環，可以變更物件整體的大小（縮放比例）。

另外，操作[軸獨立縮放操縱器]，可以各別調整長度、寬度、高度的尺寸。



【POINT】進行調整使操縱器方向與物件一致

如果希望3D物件的操縱器能配合旋轉的物件方向進行操作，請於[輔助工具詳細]面板的[操作]類別中，將[移動基準軸]或[旋轉基準軸]變更為[與物件一致]。

【POINT】切換軌道操縱器的顯示（Ver.2.0）

如果操縱器彼此重疊造成操作困難，設定[工具屬性]面板的[顯示的操縱器]，可以只顯示想進行操作的操縱器。

選擇3D素材時，如果沒有顯示操縱器，確認這個設定可能可以解決問題。

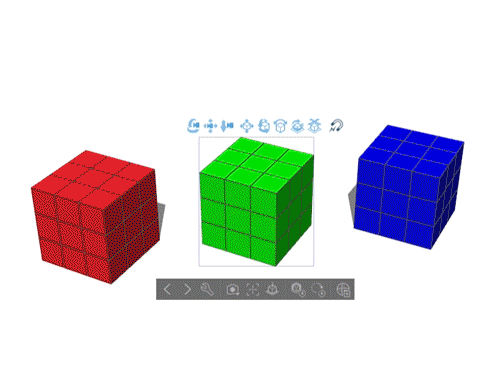

[6]配置複數素材

最初讀取的3D素材會顯示在畫布中央，但第2個之後的素材會顯示於在畫布上放開滑鼠的位置。請留意放開游標的位置。

如果素材沒有顯示在預想的位置上，先把攝影機調整為看得到地面的角度，再進行拖拽，會比較容易掌握配置的範圍。



【POINT】使用四面圖面板（僅EX）

如果想在同一個圖層上配置複數3D素材，使用四面圖面板會相當便利。

因為可以顯示從上方和側面觀察的狀態，所以能在不變更攝影機視角的狀態下，指定、調整素材的位置。



請留意放開游標的位置。

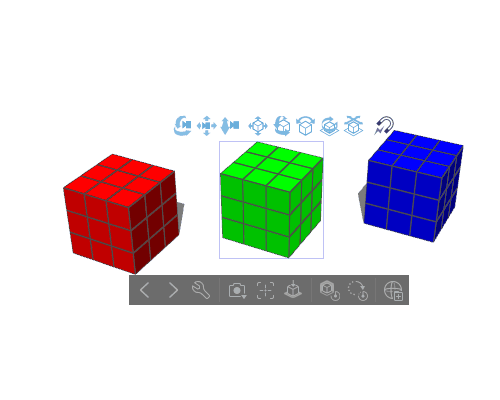

邊按住鍵盤／側邊鍵盤的[Shift]鍵邊點擊3D素材，即可選擇多個位於相同圖層上的3D素材。



同時旋轉・縮放多個素材

在選取多個素材的狀態下，若以[軌道操縱器]進行旋轉・縮放時，素材未如預期般發生變化，請將設定變更為[輔助工具詳細]面板→[操作]中的[複數操作基準點]。



[7]變更3D素材的陰影・光源

3D素材顯示的陰影和光源設定，可以在選擇想變更的3D素材的狀態下，以[工具屬性]面板進行調整。



變更陰影

陰影的顯示・隱藏，能以勾選／取消下圖的勾選框來進行切換。



①受光源影響

能配合光源的方向，在3D物件上顯示陰影。



②在水平面上顯示陰影

會在3D素材垂直線上的水平面上顯示陰影。



變更光源

能調整照射3D素材的光線方向。[光源]是同一個圖層中3D素材的共通設定。



①可以拖拽顯示的球體，調整光源的方向。



②直射光顏色／直射光強度

能設定①中設定的光源光線的顏色和強度。



③環境光顏色／環境光強度

可以設定調整整體亮度的光線的顏色和強度。如果不希望未受光線照射的部分顏色太深，可以調高[環境光強度]的數值。



【POINT】

在選取多個素材的狀態下，若以[軌道操縱器]進行旋轉・縮放時，素材未如預期般發生變化，請將設定變更為[輔助工具詳細]面板→[操作]中的[複數操作基準點]。



[8]物件啟動器功能

顯示於3D素材下方的[物件啟動器]，有著能以預設指定素材攝影機角度、重置旋轉和縮放比例的功能。顯示的項目會因3D素材的類型而異。

這邊只會說明共通的使用項目。



①選擇上一3D物件

②選擇下個3D物件

能在同一圖層中切換選擇的3D素材。例如3D素材彼此重疊配置等，在碰上難以用點擊方式選取3D素材的狀況時，這個功能十分方便。



③顯示物件清單（PRO／EX）

點擊圖示，就會顯示[輔助工具詳細]面板，能以[物件清單]確認圖層上的3D素材。在想有效率地選取複數素材時，使用起來非常便利。



④透過預設指定攝影機角度

點擊圖示後，會顯示預設的攝影機角度。適用於難以利用[移動操縱器]進行操縱，或者想將視角調整為正面、正側面的狀況。



⑤將模型設置在地面上

讓3D素材接觸水平面（地面）。適用於在移動3D素材，或變更中心點不在下方的素材縮放比例，導致3D素材懸浮在地面之上，或沉入地面之下的狀況。



※①②③④的圖示，在智慧型手機版中不會顯示。



[9]保存複數攝影機角度

初始狀態下雖然只能使用一台攝影機，但以下的狀況若能夠複製攝影機，並保存成複數角度會更加便利。



・在維持目前保存角度的狀態下，以其他角度調整配合底稿配置的3D素描人偶姿勢。

・以多種不同角度重複使用建立的場景（背景模組）。

※Ver.1.12.6以下版本無法讀取包含了複製攝影機的3D圖層的clip檔案。



複製攝影機

在[工具屬性]面板的[物件清單]中，選擇[攝影機]並進行[複製]，即可增加攝影機。雙擊攝影機名稱的部分，就能任意變名稱。

複製的「攝影機」可以在[物件清單]中自由切換使用。

[輔助工具詳細]面板的[攝影機]→[切換攝影機]→[使用中的攝影機]，能以附帶縮圖的清單進行顯示。



鎖定攝影機的設定

如果希望多次使用固定的角度，為了避免發生錯誤，請鎖定攝影機的設定。

點擊[物件清單]中攝影機左側的方塊，即可進行鎖定。



關於3D素描人偶的詳細使用方法，請瀏覽此處的講座。



請前往此處了解儲存於[素材]面板→[3D]→[背景]中的3D素材的使用方式。



[10]將3D物件登記為素材（Ver.2.2以上版本）【PRO／EX】

CLIP STUDIO PAINT Ver.2.2以上的版本，能以CLIP STUDIO PAINT登記3D物件素材。

選擇想登記為素材的3D模組，並點擊物件啟動器的[登記素材]。

點擊[輔助工具詳細]面板中[物件]類別的[登記素材]，也能進行登記。

登記素材時，會同時登記3D模組的大小（縮放比例）設定。在登記素材之前，建議使用軌道操縱器或[工具屬性]面板的[物件縮放比例]，來調整縮放比例。



顯示[素材屬性]對話方塊後，請設定[素材名稱]・[素材存檔位置]・[檢索用標籤]，並點選[OK]。



這樣素材就會被登記至[素材]面板中。

登記的3D物件素材，能透過CLIP STUDIO的素材管理畫面公開至CLIP STUDIO ASSETS。但如果登記的是CLIP STUDIO PAINT初始收錄的追加素材或由CLIP STUDIO ASSETS下載的素材，將無法在CLIP STUDIO ASSETS上進行公開。

關於將素材公開至CLIP STUDIO ASSETS的方法，請參考以下的TIPS。

使用CLIP STUDIO PAINT登記的3D物件素材，無法在CLIP STUDIO PAINT Ver.2.2以下版本中利用。

另外，如果想將佈局・攝影機角度・可動元件登記為3D物件素材，請使用CLIP STUDIO MODELER。運用CLIP STUDIO MODELER，可以製作CLIP STUDIO PAINT Ver.2.2以下版本也能利用的3D物件素材。



以CLIP STUDIO MODELER設置素材的方法，請瀏覽以下的文章。

[11]將3D素材活用到作品中

與插圖進行組合

將3D素材讀取至畫布，並配合草稿調整元件的尺寸和角度，就可以用來當成插圖或漫畫的底稿，甚至直接作為作品的一部分進行活用。



下圖是把3D素描人偶、小提琴、畫框3D素材配置到圖層上，並描繪好角色線稿的狀態。

接下來要配合3D模組和角色線稿來描畫彩色草稿，並活用3D素材製作作品。

小提琴的部分以[圖層LT轉換]提取線稿，並新建點陣圖層進行上色。

畫框3D素材，則先使用圖層蒙版清除和角色重疊的部分，再以混合模式[色彩增值]圖層來追加陰影，幾乎能夠直接運用。

之後為背景追加顏色和花紋材質，就完成了一幅彷彿描繪有美術館館藏的作品。



以圖層LT轉換使用於黑白漫畫

選擇3D圖層，並執行[圖層]選單→[圖層LT轉換]，就能以3D素材提取線稿和上色。

由於能提取純線稿、線稿和灰階顏色，或者線稿和網點，所以能夠作為黑白漫畫的素材進行活用。

如果在[圖層LT轉換]對話方塊中選擇[提取材質的邊緣]和[貼網點]，LT轉換將套用光源的方向和陰影濃度。

提高線稿的密度、針對希望顏色偏深的部分將顏色設定得較濃，就能夠漂亮地提取素材。

如果已經確定要使用於什麼樣的場景，建議在執行[圖層LT轉換]前先調整好光源。

・幾乎沒有陰影的狀態

・設定較濃陰影的狀態

關於[圖層LT轉換]的詳細內容，請瀏覽以下文章。

【POINT】

對於套用了法線貼圖的3D模組，如果關閉[使用材質]，花紋和凹凸會消失不見，請在開啟[使用材質]的狀態下進行利用。
