Introducción

Hola,



En este video tutorial, hablo sobre materiales transparentes. Cubro algo de física básica que describe cómo la luz interactúa con materiales transparentes, paso por algunas técnicas en Clip Studio Paint y recorro mi proceso de pensamiento al hacer estudios y lleno de pinturas creativas de la imaginación relacionadas con el material transparente.



Una vez que tenga una comprensión más profunda de cómo funciona la luz, será mucho más fácil de entender y pintar sus propios objetos transparentes, ¡desde vidrio hasta agua!





Consejos rápidos para iluminar materiales transparentes

Para entender cómo pintar materiales transparentes, necesitamos saber cómo se comporta la luz con ellos.



Todos los materiales transparentes reflejan algo de luz y refractan (transmiten) algo de luz. Por ejemplo, puede ver a través de una pantalla de vidrio, pero también puede ver algunos reflejos brillantes de la fuente de luz, ¡y tal vez incluso verse reflejado en el vidrio!

Convirtamos una esfera básica relativamente mate en una transparente, echemos un vistazo a las siguientes diferencias.

La diferencia más obvia es que podemos ver a través de la esfera transparente, pero también hay diferencias más sutiles.



Debido a la refracción, la imagen que vemos a través de la esfera a menudo se distorsiona en diferentes niveles, también suele ser menos clara a través de un objeto transparente, con bordes más suaves e incluso perdidos, puede distorsionar la imagen dentro de la esfera usando un filtro como Filtro -> Distorsionar -> Desenfoque fuerte.



Observe que el resaltado todavía está en el mismo lugar que una esfera normal. Esto permanece igual, incluso si el objeto es transparente.



Sin embargo, a veces puede haber lo que se llama un efecto cáustico. Puede notar esto en la sombra proyectada, el objeto transparente puede concentrar la luz en otra superficie, ¡incluso en su propia sombra!





Una forma de descomponer un objeto transparente, como una esfera de vidrio es en tres secciones.

1. Una esfera regular, con el centro borrado para que podamos ver "a través" del cristal

2. Una capa de valor oscuro que rodea el objeto, ya que el vidrio generalmente es más grueso en los bordes, es más difícil que la luz atraviese el objeto.

3. Una capa de reflejos de luz (no tan clara como el reflejo principal), estos son reflejos de fresnel de los que hablaremos.

La conclusión principal del arte para las ecuaciones de Fresnel es que la luz que entra en un ángulo de pastoreo (piense en la luz que solo roza la superficie del objeto) producirá más reflejos. Por otro lado, la luz que entra en un ángulo más directo producirá más transmisión, es más probable que la luz atraviese el objeto y se refracte.

Echa un vistazo a esta ilustración que hice para este tutorial. Observe que en el punto A podemos ver a través de la superficie del agua y ver los peces a continuación.



Esto se debe a que la luz entra en un ángulo más directo cuando estamos cerca de un objeto; esto se explica mucho más en profundidad en el video.



Mientras tanto, el punto de golpe de luz B, más atrás de nuestra vista, vemos reflejos de las rocas en la orilla. Aquí, la luz entra en un ángulo más grande, un ángulo de pastoreo, antes de llegar a nuestros ojos. Por eso dominan los reflejos.



Esta es una regla que se puede aplicar en general al pintar escenas de cuerpos de agua desde un punto de vista bajo. Cuanto más lejos hacia el horizonte, más dominan los reflejos, más cerca de nosotros podemos ver más a través del agua.

Aquí hay un estudio de pintura de una foto que tomé de una tetera transparente. Puede ver cómo se aplican estos efectos de iluminación a los objetos transparentes cotidianos.



Tenga en cuenta que el borde superior de la tetera tiene ese reflejo azul prominente, resultado de los reflejos de Fresnel. Observe también el efecto cáustico en la sombra proyectada. De nuevo, puede ver la refracción en AMBOS mirando a través de la parte de vidrio de la olla Y la parte de vidrio + agua de la olla.

Consejos de técnica de pintura rápida para Clip Studio Paint

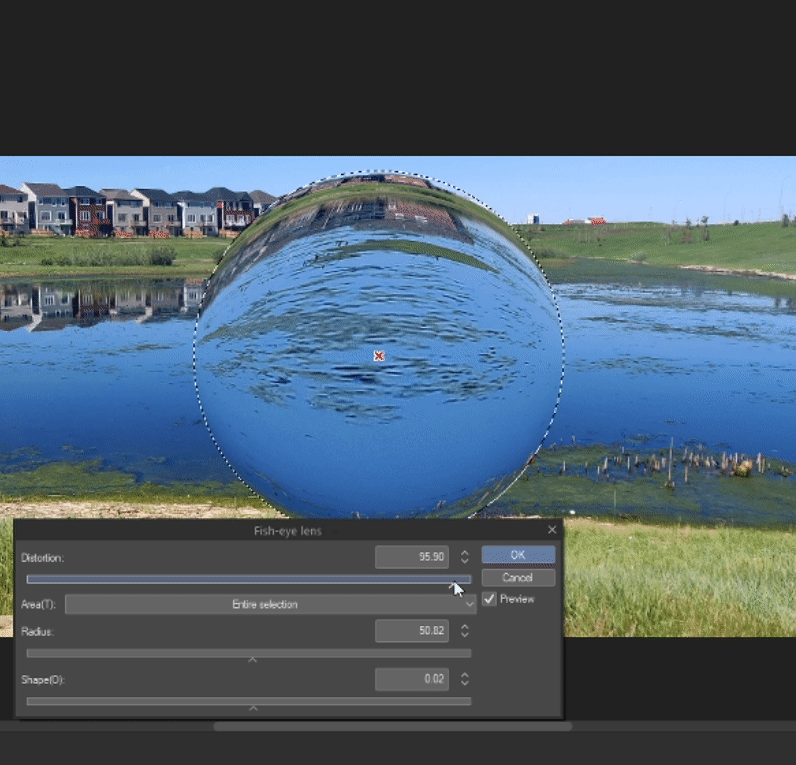

Una forma genial de obtener el efecto de refracción es utilizar el filtro de lente de ojo de pez en Clip Studio Paint, puede acceder a él entrando en

Filtro -> Distorsionar -> Lente ojo de pez. Aquí lo estoy aplicando a una selección circular con la herramienta Lazo.

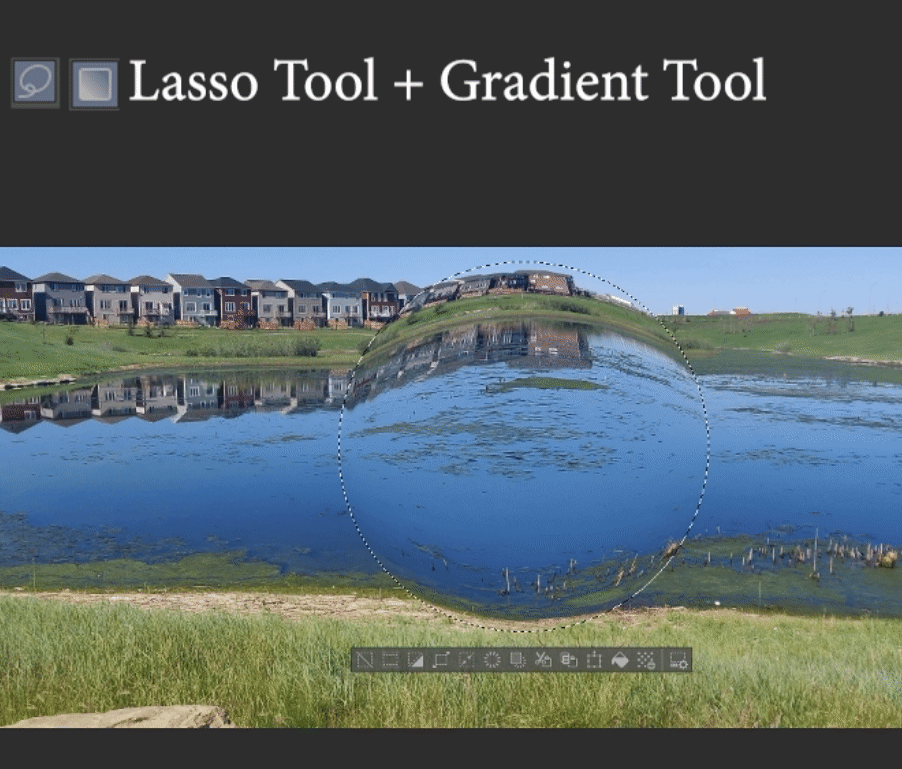

¡Para objetos transparentes como la maceta de vidrio de arriba, es muy importante que obtenga bordes duros para definir el contorno de su objeto! Mi forma favorita de hacerlo es utilizar la herramienta Lazo con pinceles o con la herramienta Lazo y la herramienta de degradado. Esto se puede usar para obtener el borde oscuro alrededor de una esfera transparente, por ejemplo, antes de agregar más reflejos.

Con solo saber un poco más y tener una comprensión más profunda de la luz, ¡puedes crear rápidamente una bola de cristal gigante y colocarla en una escena!



¡Con las herramientas adecuadas en Clip Studio Paint, esto también se puede hacer de manera muy rápida y eficiente!

¡Mire el video para obtener más información detallada!

Aquí resumí algunos de los contenidos del video. En el video, voy más a fondo explicando la física básica detrás de la luz con muchos más ejemplos, un video timelapse del proceso de pintura de la ilustración del título y más consejos generales en Clip Studio Paint.



¡Gracias por leer!
