어안 퍼스자로 역동적인 배경 그리기 -Ver.2.0-

102,730

ClipStudioOfficial

ClipStudioOfficial



CLIP STUDIO PAINT Ver.2.0부터 [자] 도구의 [퍼스자]로 [어안 퍼스] 설정이 가능해졌습니다.



[어안 퍼스] OFF → [어안 퍼스] ON



어안 퍼스로는 어안 렌즈로 촬영한 것처럼 화면 가장자리를 크게 왜곡시켜 큰 범위를 역동적으로 그릴 수 있습니다. 보다 이야기성 있는 세계를 연출할 수 있습니다.



[1] 어안 퍼스자 작성 방법



CLIP STUDIO PAINT에서는 [퍼스자]를 사용하여 퍼스에 따른 선을 프리 핸드로 그릴 수 있습니다.

[어안 퍼스]를 설정한 퍼스자에서도 두 개의 곡선을 지정하고 교차점에 소실점을 추가할 수 있습니다.

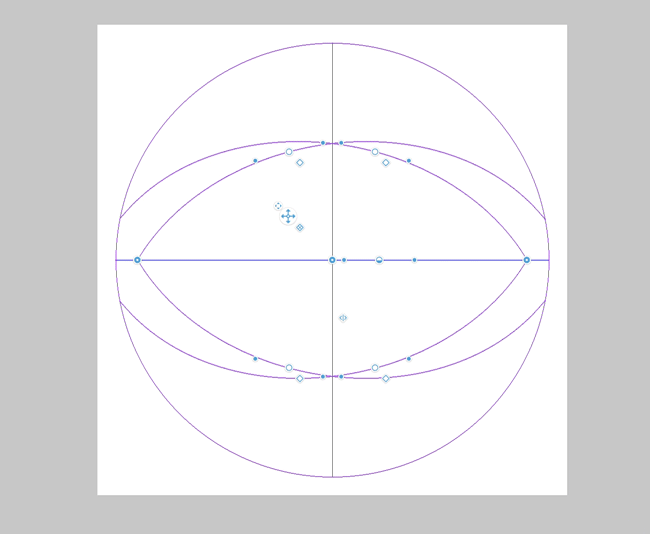

[어안 퍼스]를 만들거나 유효화하면 캔버스에 렌즈 중심을 나타내는 점(그림의 빨간색 원)이 그려집니다.

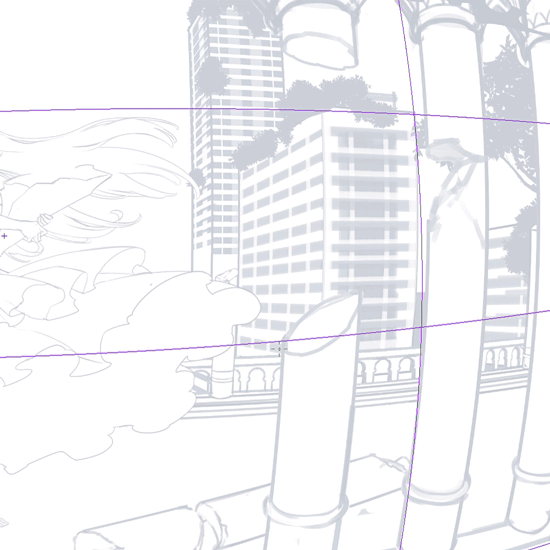

기존 퍼스자와 마찬가지로 드래그하여 소실점을 이동하거나 가이드선, 소실점을 추가할 수 있습니다.



[퍼스자]의 기본적인 사용 방법에 대해서는 아래의 강좌를 참조하세요.





[어안 퍼스]를 설정한 퍼스자를 만드는 방법은 세 가지가 있습니다.



■ 만든 자에 어안 설정 추가



캔버스에 배치된 자를 [오브젝트] 도구로 선택하면 [도구 속성] 팔레트에서 [어안 퍼스]를 선택할 수 있습니다.





■ 메뉴에서 어안 퍼스자 작성



[레이어] 메뉴 → [자/컷 테두리] → [퍼스자 작성] 다이얼로그에서 어안 퍼스를 만들 수 있습니다.

[어안 퍼스]의 체크 박스를 선택한 후 [OK]를 누르면 캔버스에 어안 퍼스자가 만들어집니다.





■ [퍼스자] 보조 도구 작성



[퍼스자] 보조 도구의 [도구 속성] → [어안 추가] 체크 박스를 선택하면 캔버스에 자가 만들어집니다.

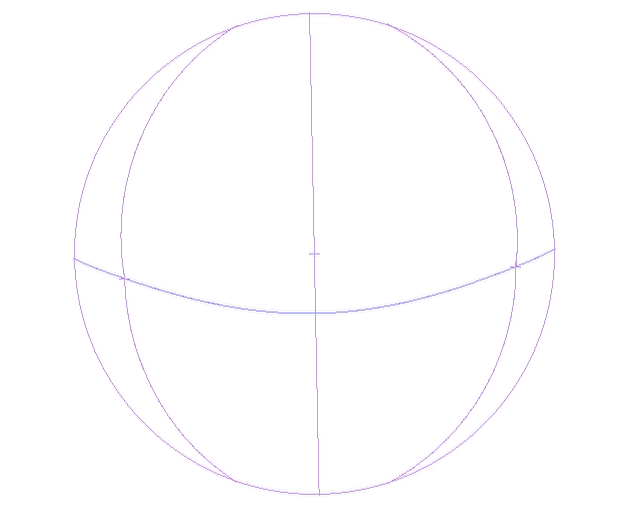

어안 퍼스자는 다음 순서대로 작성합니다.

① 첫 번째 드래그로 직선을 지정합니다.

② 두 번째 드래그로 직선을 휘게 하여 렌즈 원을 만듭니다.

③ 렌즈 원 안쪽에서 세 번째로 드래그하면 소실점이 추가되어 어안 퍼스자를 만들 수 있습니다.





[2] 어안 왜곡 조정



어안 퍼스자의 크기와 왜곡 강도는 만든 후 조정할 수 있습니다.





[왜곡 강도]에서 어안을 구부리는 방법을 조정할 수 있습니다.

값이 작아지면 [어안 퍼스] 적용 전인 직선 상태에 가까워지고 값이 커지면 곡선이 강하게 구부러집니다.



[시야 반경]은 어안 퍼스자 전체를 확대/축소할 수 있습니다. [왜곡 강도]만으로 렌즈 원의 크기를 조정할 수 없는 경우에 활용할 수 있습니다.

슬라이더뿐만 아니라 시야 조정 핸들을 사용해 조작할 수도 있습니다.



[3] 핸들 조작 방법

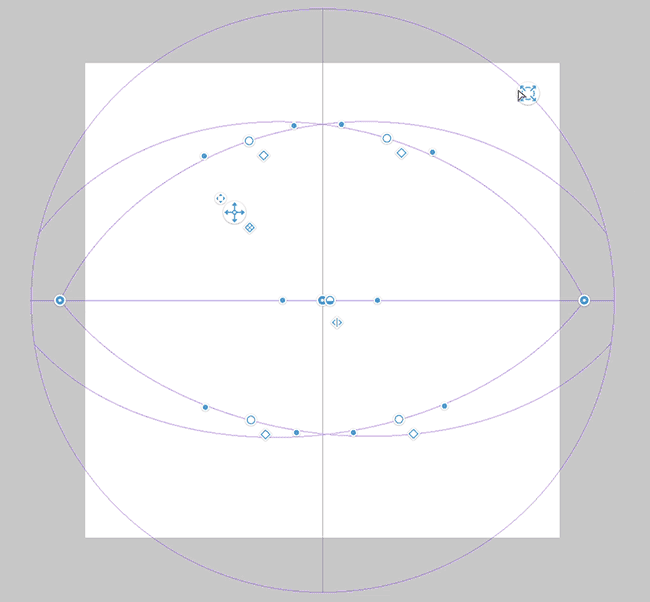

어안 퍼스자에는 5개의 핸들이 있으며 드래그하여 위치를 조정할 수 있습니다.





① 소실점 핸들

드래그하면 소실점의 위치를 조정할 수 있습니다.

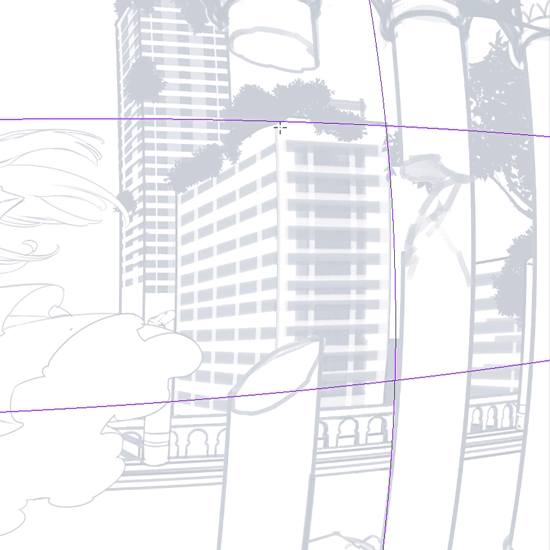

소실점을 아이 레벨로 드래그하여 접근시키면 아이 레벨에 소실점이 스냅됩니다.

렌즈 원에 소실점을 스냅하면 반대쪽에도 소실점이 표시됩니다.



핸들은 렌즈 원의 바깥쪽으로 움직일 수 없습니다.



② 가이드선 핸들

중앙의 흰색 원을 드래그하여 가이드선을 이동할 수 있습니다.

양쪽 끝의 파란색 원을 드래그하여 가이드선의 기울기를 변경할 수 있습니다.

흰색 원의 오른쪽 하단에 있는 정사각형(마름모) 핸들로 스냅 기능의 ON/OFF를 전환할 수 있습니다.



핸들은 렌즈 원의 바깥쪽으로 움직일 수 없습니다.



③ 렌즈 중심 핸들

드래그하면 어안 퍼스 중심 위치를 조정할 수 있습니다.



④ 아이 레벨 핸들

아이 레벨(파란색)의 위치와 기울기를 조정할 수 있습니다.

가운데 핸들로 아이 레벨의 위치를 조정하고 좌우의 작은 핸들로 아이 레벨의 기울기를 조정할 수 있습니다.



아이 레벨 위로 스냅되는 소실점은 아이 레벨 핸들을 움직이면 동기화되어 움직입니다.



⑤ 이동 핸들

'어안 왜곡 조정'에서도 설명한 바와 같이, 어안 퍼스자 전체의 위치를 이동할 수 있습니다.

왼쪽 상단의 핸들은 이동 핸들의 위치 자체를 변경할 수 있습니다.

오른쪽 하단의 핸들은 스냅 기능의 ON/OFF를 전환할 수 있습니다.



⑥ 시야 조정 핸들

드래그하여 어안 퍼스자 전체를 확대/축소할 수 있습니다.



[4] 어안 퍼스 잘 다루기



그리려는 모티브에 맞추어 가이드선이나 소실점을 조정할 수 있습니다. 또한 실제 그리기에 활용하기 위해 자에 스냅하거나 그리드에 스냅할 수 있습니다.



■ 소실점 추가



어안의 모양에 따라 자에 소실점을 추가할 수 있습니다.



1. [퍼스자] 보조 도구를 선택하고 [처리 내용]에서 [소실점 추가]를 선택합니다.





2. 렌즈 원에서 드래그하여 두 개의 가이드선을 만듭니다.

첫 번째 드래그로 첫 번째 곡선을 지정하고 두 번째 드래그로 두 번째 곡선을 지정합니다.

두 개의 가이드선 교차점에 소실점이 생성됩니다.





■ 가이드선 추가



[퍼스자] 보조 도구 → [도구 속성] → [처리 내용]에서 [가이드 추가]를 선택합니다.





[가이드 추가]를 선택한 상태에서 캔버스 위를 드래그하면 가장 가까운 방향으로 존재하는 소실점/렌즈 중심에 스냅한 보조선이 그려집니다.

시작점이 렌즈 원 밖에 있으면 그릴 수 없습니다.





어안 퍼스자뿐만 아니라 캔버스에 그려진 모든 퍼스자의 소실점에 대한 가이드선을 추가할 수 있습니다.



■ 수평을 유지하면서 가이드선 이동



[퍼스자] 보조 도구의 [도구 속성] → [아이 레벨 고정] 체크 박스를 선택하면 아이 레벨이 고정됩니다. [아이 레벨을 수평으로 하기]를 클릭하면 카메라 투영면의 가로 방향이 수평이 됩니다.





■ 브러시 스냅



가이드선을 따라 브러시로 그리는 경우 세 단계의 준비가 필요합니다.



① 커맨드 바에 있는 [특수 자에 스냅]을 ON으로 설정



② 퍼스자 스냅 유효화

가이드선이 녹색으로 표시되어 있는 경우 그 핸들에 연동하는 소실점/렌즈 중심 방향에만 스냅하지 않도록 설정되어 있습니다.

금지 마크로 되어 있는 핸들을 클릭하여 스냅을 유효화합니다.



③ 스냅 기능을 사용하는 브러시의 [보조 도구 상세]에서 [보정] → [스냅 가능]의 체크 박스를 선택합니다.



①~③을 실행하면 어안 퍼스의 가이드선에 따른 선을 그릴 수 있습니다.





렌즈 원 밖에서 그리기를 시작하면 선이 보정되지 않습니다.



■ 도형 스냅



브러시가 같은 조건을 충족하면 직선, 직사각형, 타원, 다각형을 어안 퍼스의 가이드선에 따라 그릴 수 있습니다.

도형을 벡터에 포함하는 도구도 스냅할 수 있습니다(예: 직선자, 도형자, 모서리가 둥근 말풍선, 타원 말풍선).



드래그로 그리는 도형을 둘러싼 직사각형의 대각선을 지정할 수 있습니다.

여러 후보가 있는 경우 추가 클릭으로 도형을 결정할 수 있습니다.





■ 그리드 표시



퍼스자 모양에 맞춘 그리드를 그릴 수 있습니다.





[오브젝트] 보조 도구로 퍼스자를 선택하고 세 종류의 [그리드] 중에서 선택합니다.





① [XY 평면]: 두 번째와 세 번째로 추가한 소실점에 수렴하는 평면(빨간색)

② [YZ 평면]: 첫 번째와 세 번째로 추가한 소실점에 수렴하는 평면(녹색)

③ [XZ 평면]: 첫 번째와 두 번째에 추가한 소실점에 수렴하는 평면(파란색)



그리드 크기는 [그리드 크기]에서 조정할 수 있습니다.



커맨드 바의 [그리드에 스냅]을 유효화하면 그리드에 스냅한 선을 그릴 수 있습니다.



브러시로 그릴 수 있을 뿐만 아니라 기본 도형을 그릴 수 있습니다.



【POINT】

일반 퍼스자에는 3D 오브젝트를 스냅 또는 연동할 수 있지만 어안 퍼스자에는 스냅할 수 없습니다.



[5] 어안 퍼스 활용 기술



일러스트레이터 조우노세 씨가 그린 컨셉 아트입니다.





어안 구도를 이용하여 퇴폐적인 분위기의 성 정원에 자리 잡은 캐릭터를 그립니다.

기둥을 어안으로 왜곡시켜 화면 중앙의 캐릭터에 초점을 맞추고 있습니다. 시선을 캐릭터에 주목시킬 수 있습니다.



이 일러스트에서 사용된 [어안 퍼스] 기능의 세 가지 유용한 사용법을 소개합니다.

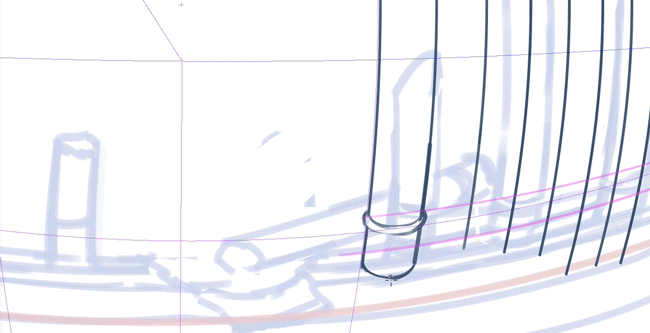

① 그리드를 표시하여 등간격으로 기둥 그리기





기둥과 같이 등간격으로 늘어선 형태를 그릴 때에는 그리드의 눈금을 참고하면 정확한 왜곡을 표현할 수 있습니다.



② 복제와 변형으로 간단하게 세세한 장식 그리기





세세한 장식은 하나 그린 후 복사하여 변형하면 작화 시간을 단축할 수 있습니다.

그림에서는 자에 스냅하여 핑크색 선을 그린 후 그 가늠선에 맞게 장식을 변형합니다.



③ 직선적인 건물을 정확하게 왜곡

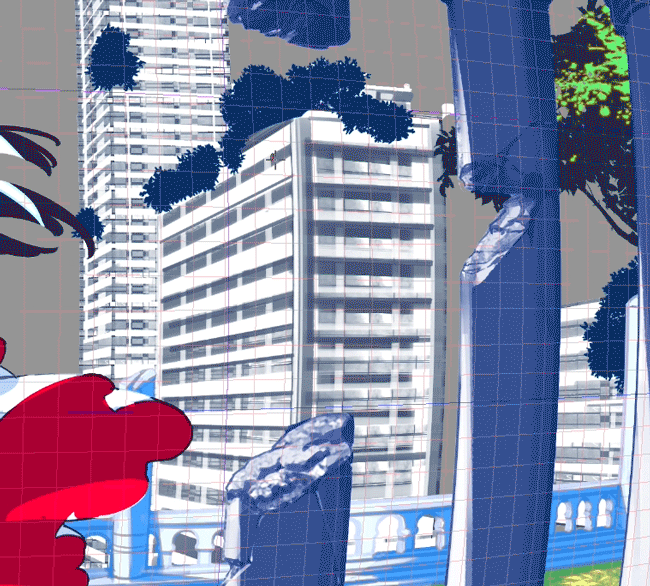

이 그림에서는 뒤의 빌딩숲을 브러시로 그려넣었습니다. 그리드에 스냅시켜 정확한 왜곡을 표현했습니다.



여러분도 어안 퍼스를 사용해 꼭 컨셉 아트를 그려보세요.
