Introduction

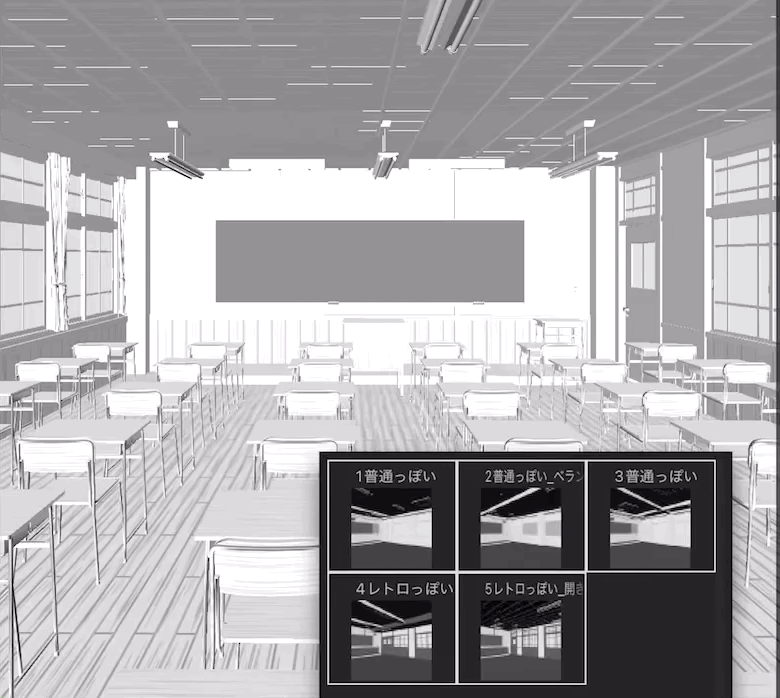

Voici une explication des matériaux 3D pour la classe que je mets en vente sur ASSETS.



Il est également disponible à la vente sur CLIPPY pour une durée limitée, alors n'hésitez pas à l'essayer.





2025.1.31

Les matériaux ont été mis à jour avec des corrections et des objets supplémentaires.

Il est en vente pour une durée limitée, alors essayez-le.



Il existe diverses personnalisations, mais les détails ne correspondent pas à la description du matériau, je vais donc les résumer ici.



Si vous dessinez actuellement une salle de classe et que vous souhaitez passer à l'utilisation de matériaux 3D, mais que vous n'avez pas de matériau 3D qui corresponde à la conception de la salle de classe que vous avez déjà dessinée, vous ne pouvez pas changer... Je pense que la personnalisation facilitera la correspondance.



Cependant, la liste des objets est compliquée et gênante, donc à moins que vous n'ayez des raisons de modifier la conception en détail comme ci-dessus, je pense qu'il suffit généralement de sélectionner la conception à partir de la mise en page.



Si vous envisagez de le personnaliser, les éléments qui semblent difficiles à gérer sans explications détaillées sont affichés dans la table des matières ci-dessus, je pense donc qu'il est acceptable de simplement les consulter.

Description de l'objet

Elle est largement divisée comme le montre la figure ci-dessous.

Je vais expliquer chacun d'eux ci-dessous.





Interrupteurs et panneaux de commande

Il s'agit du panneau de commande des interrupteurs d'éclairage et de la climatisation.

Il est indépendant, ce qui permet de le déplacer facilement sur n'importe quel mur.





Trois types d'interrupteurs sont disponibles.

N'hésitez pas à les modifier en fonction de l'époque.



Les interrupteurs sont mobiles, donc si vous pouvez les faire pivoter d'une manière qui vous convient, vous pouvez également les utiliser pour des cadres qui montrent un gros plan des mains d'un personnage allumant et éteignant une lumière.

Selon l'époque, il peut être préférable de cacher le panneau de commande de la climatisation.

Veuillez choisir selon vos préférences.





Côté casier mural

Poubelle 2

La poubelle est le numéro 2, mais le numéro 1 est devant le tableau noir.

La poubelle a un couvercle, il n'est donc pas nécessaire d'ajouter quoi que ce soit à l'intérieur.

Le rabat bouge également.



Vous pouvez cacher le couvercle si vous souhaitez dessiner le contenu à l'intérieur.





casier

Il existe deux types de casiers : verticaux et horizontaux.

Si vous masquez les portes, vous pouvez modifier la taille à votre guise à l'aide de l'échelle des objets.

Cependant, il peut être assez compliqué de masquer les portes des casiers de la liste des objets...

L'origine de la porte du casier a été ajustée, elle s'ouvrira donc si vous la faites pivoter avec le manipulateur.

Il n'y a pas beaucoup de détails à l'intérieur.

C'est bien pour une vue éloignée, mais si vous voulez montrer correctement l'intérieur du casier, nous avons installé quelque chose qui ressemble à une serrure interne, veuillez donc l'utiliser comme guide pour ajouter et modifier la serrure.



Il en va de même pour le casier de nettoyage.





Même avec une précision de détection de 100, il peut être difficile d'obtenir un contour clair lorsque la caméra est à un grand angle et que l'objet est affiché en petit.

Dans ce cas, vous pourrez peut-être compenser avec le contour de la texture.

Veuillez noter que si la source lumineuse est éteinte, le contour de la texture ne sera pas dessiné.



Si le fait de rendre les lignes de bascule plus visibles rend les autres lignes trop sombres, utilisez un matériau pour la sélection de la gamme de couleurs afin de créer une zone de sélection de casier, découpez uniquement la partie casier du contour de la texture et ajustez le seuil.





Décoration - Crochets

En plus des casiers, il y a aussi des crochets pour suspendre les bagages.

Je pense que ce serait une bonne idée de cacher les crochets et de simplement exposer les planches en guise de décoration.





Décoration - Décoration supérieure

C'est la partie saillante en haut.





Décoration - Décoration inférieure

Le grain du bois ajoute plus de détails.

Je pense qu'il est facile de créer une atmosphère de classe rétro.





Décoration - Tableau d'affichage

Vous pouvez ajouter de la variété en ajustant l'échelle de l'objet pour modifier sa taille ou en l'agrandissant pour couvrir tout le mur.





Décoration - Piliers

Ce sont deux morceaux de bois.

Je pense que cela créera également un look de salle de classe rétro.

Je pense qu'il serait bon de l'afficher lorsque les murs sont blancs et semblent ternes.





Mur_Côté couloir

Le mur côté couloir est composé de sections supérieure, médiane et inférieure, A1_1 à B2_2, comme indiqué sur la figure.

Vous pouvez choisir entre une fenêtre (et une porte pour le bas) ou un mur pour les parties supérieure, médiane et inférieure.





Haut

Haut - Mur supérieur

Il y a généralement une fenêtre ici, mais elle peut aussi être sur un mur.





Haut - Fenêtre supérieure

Vous pouvez modifier un peu les fenêtres.





Haut - Fenêtre supérieure - Rail

Je pense que les rails sont des objets qui peuvent augmenter la quantité d'informations lors de la conversion en LT.

Étant donné que le haut et le bas sont des objets indépendants, si vous ajustez l'échelle de l'objet de la fenêtre, vous ne pouvez déplacer que le "Rail_Top" vers le haut comme indiqué ci-dessous.

Haut - Fenêtre supérieure - Fenêtre

La poignée peut également être cachée.

Vous pouvez modifier la conception de la fenêtre en affichant ou en masquant le dossier en treillis.

Il dispose également d'un verrou.

C'est un objet indépendant, il peut donc être caché.

Il peut également être déplacé.

Il tourne également.

・En haut : faites pivoter et ouvrez la fenêtre

Vous pouvez également fabriquer des fenêtres qui pivotent au lieu de coulisser.

Dans ce cas, veillez à retirer la poignée et à cacher le rail et la serrure.

Si vous êtes gêné par les espaces créés par le masquage du rail, ajustez la taille de la fenêtre ou des piliers ou autre chose.

Déplacez la fenêtre pour qu'elle ressemble à une seule fenêtre.

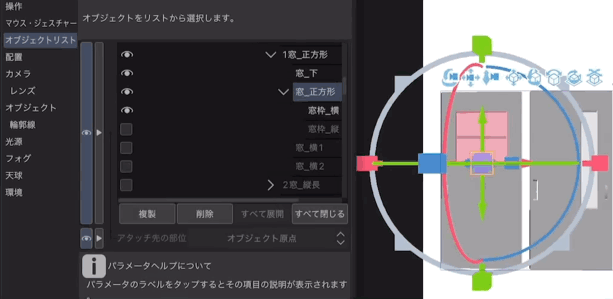

Il vous suffit de sélectionner les deux fenêtres et de les faire pivoter pour les ouvrir.

Je ne sais pas comment fonctionne la structure pour le type qui s'ouvre et se ferme en tournant, donc s'il y a des pièces nécessaires, veuillez les dessiner.





Central

A1 et B2 au milieu sont des portes.

Les portes peuvent être fabriquées dans une variété de modèles.





・Section centrale - Choisissez le design de la porte

Tout d’abord, il existe trois types de fenêtres.

↓Vous pouvez également modifier la taille de la fenêtre avec l'échelle de l'objet, comme indiqué dans l'image ci-dessous.

Tant que vous ne modifiez pas trop le rapport, je pense que vous pouvez créer une forme naturelle.

Remplissez les espaces créés en transformant la fenêtre en affichant « Window_Bottom » et « Window_Side » et en ajustant l'échelle de l'objet.

(Les noms détaillés des objets ont changé depuis l'image ci-dessous avec la mise à jour. « Window_Bottom » et « Window_Side » restent inchangés.)

Si vous sélectionnez un matériau présentant une texture de grain de bois, le grain du bois peut être déformé lorsque vous le transformez.

Nous nous en excusons.





Il existe deux types de trous de ventilation.

Veuillez les afficher en fonction de la fenêtre.

S'il n'y a pas de trous de ventilation, veuillez afficher « aucun trou de ventilation ».



Veuillez afficher celui qui correspond aux fenêtres 1 à 3.

↓Le caoutchouc du coussin de porte peut être caché, mais il y aura un petit espace, donc si cela vous dérange, veuillez ajuster la position.

Il existe trois types de poignées.

Les poignées de porte battantes ne se trouvent que sur les portes A1_1 et B2_2.

Vous pouvez créer une variété de portes en les combinant.





La clé fonctionne.





Partie centrale – murs et fenêtres

Vous pouvez choisir entre un mur ou une fenêtre pour A2 et B1 au milieu.

Comme pour les autres fenêtres, la position du rail peut être déplacée, la poignée peut être affichée ou masquée, la conception du treillis peut être modifiée et la serrure peut être tournée pour ouvrir ou fermer, et la position peut également être déplacée.





・Section médiane : Ouverture de la porte

Vous n'utiliserez probablement pas cela très souvent, mais il semble que certaines anciennes salles de classe avaient des portes à charnières, donc cela peut également être utilisé pour les portes à charnières.



Comme indiqué ci-dessous, il existe un objet appelé « A1(B2)_Wall_For hinged doors », alors affichez-le.

Dans ce cas, vous devrez également basculer la visibilité des objets en haut.

Les fenêtres au-dessus des portes ne peuvent pas être utilisées, assurez-vous donc de masquer tout ce qui indique (au-dessus de la porte).

Si vous souhaitez créer un mur sans fenêtre, assurez-vous d'afficher « Mur supérieur ».

Vous devrez également activer divers paramètres de visibilité pour la section centrale.



  • Masquer « Rail » (partie saillante)

  • Masquer « Coussin de porte en caoutchouc »

  • Afficher la poignée « Pour porte battante »

  • Masquer « Porte centrale_A1_2 (B2_1) »



Veuillez procéder comme ci-dessus.





Si vous masquez « Door_Cushion Rubber », un petit espace apparaîtra.

Veuillez ajuster la position.



De plus, Door_B2_2 est positionné un peu plus en arrière, veuillez donc ajuster sa position vers le couloir.

↑Ajustez la position comme ceci.

Maintenant, c'est une porte battante.

Pour ouvrir et fermer la porte, faites-la tourner à l'aide du manipulateur.





La fenêtre au-dessus de la porte peut également être tournée pour s'ouvrir et se fermer.





Bas

Vous pouvez choisir entre un mur ou une porte.

↑Il existe deux types de murs : unis et à motifs de bois.





Comme pour les autres fenêtres, la position du rail de la porte peut être déplacée, la poignée de porte peut être affichée ou masquée, la conception du treillis peut être modifiée et la porte peut être ouverte ou fermée en tournant la serrure, et elle peut également être déplacée.



Dans l'image ci-dessus, la conception du treillis de la porte est facile à voir grâce à des matériaux à code couleur.





Mur et colonne

Les murs, les cadres et les piliers sont des objets indépendants, vous pouvez donc modifier l'échelle de l'objet et ajuster la position.

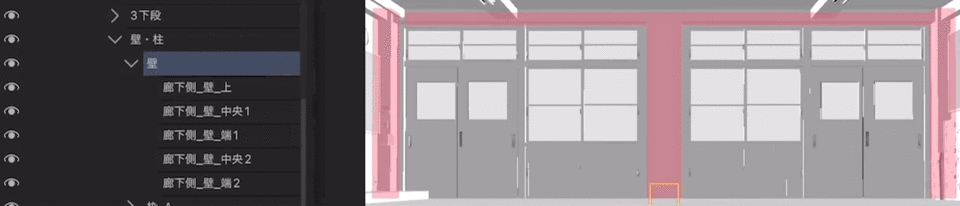

↓Murs

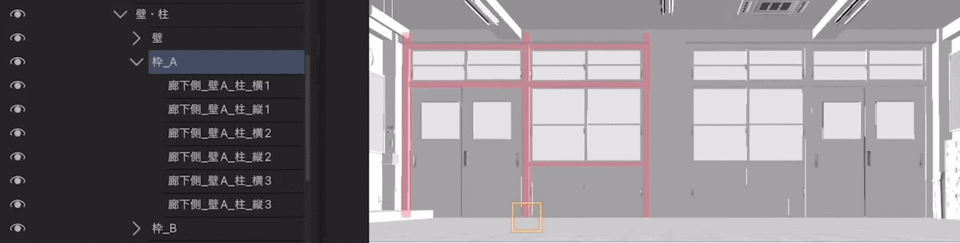

↓Cadre

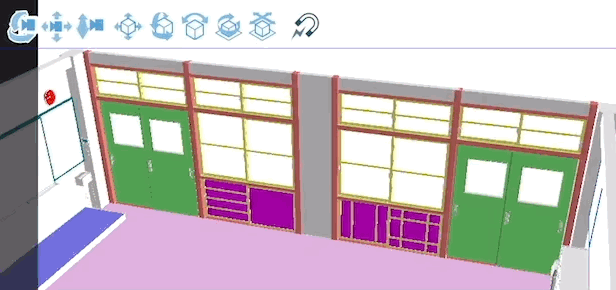

↓Vous pouvez modifier légèrement le design en déplaçant la position et en modifiant l'échelle de l'objet comme ceci.

C'est un peu fastidieux, donc c'est pour les personnes qui veulent être très précises.

Décoration

・Décoration - Sélectionnez une plaque signalétique pour la classe

Vous pouvez également choisir le design de la plaque qui affiche le nom de la classe.

Les plaques sont disponibles en format horizontal et carré, blanc et noir.

Il existe également des types qui permettent d'accrocher la plaque.

Lorsque vous utilisez « Plate_Hanging », vous devrez ajuster la position de la plaque.



Il devrait être juste de décaler la plaque dans le sens de la largeur d'environ 13 mm.



La forme carrée peut également être utilisée si vous ajustez la position.



La décoration (la partie carrée à la pointe) peut être affichée ou masquée.





Décoration - Décoration supérieure

C'est la partie saillante en haut.





Mur_côté fenêtre

Le côté mur_fenêtre est composé d'une partie supérieure, d'une partie inférieure et de A1_1 à B2_2 comme indiqué sur la figure.





-Comment ouvrir et fermer les rideaux et manipuler les dessins au trait

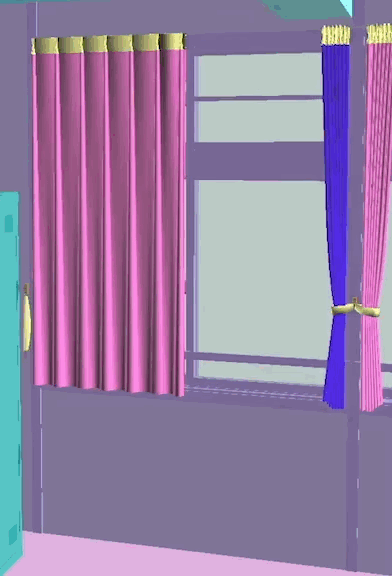

Il existe deux types de rideaux : ouverts et fermés.

↑Les rideaux sont divisés en parties afin que vous puissiez modifier leur longueur.

Si vous modifiez l'échelle de l'objet de la fenêtre, vous pouvez ajuster les rideaux en conséquence.

Lorsque vous déplacez la position des attaches de rideaux, veuillez également ajuster la position des crochets.



Nous recommandons une précision de détection de 100 pour la conversion LT de Classroom 3D, mais comme vous pouvez le voir ci-dessous, les lignes des rideaux ne sortiront pas proprement.

Une précision de détection d'environ 70 est bonne pour les dessins au trait des rideaux, mais d'autres lignes auront tendance à disparaître.

Lors de la conversion LT, je pense qu'il est préférable de définir la précision de détection sur 100 et d'effacer uniquement les lignes de la partie rideau.

Pour le rideau, utilisez le matériau pour la sélection de la gamme de couleurs, créez une zone de sélection pour la partie rideau, puis réduisez la zone de sélection.

Si vous masquez le calque de contour en fonction de cela, je pense que le résultat sera assez bon.

Essayez d'utiliser le contour de la texture, en vous appuyant sur un ton ou en ajoutant une petite retouche supplémentaire.



Dans l'image ci-dessus, le contour a simplement été masqué et a disparu, ne laissant visible que le contour de la texture.





mur

Piliers

Les murs et les piliers sont des objets indépendants, vous pouvez donc modifier l'échelle de l'objet et ajuster la position.





Fenêtre-Fenêtre

La conception de la fenêtre peut être modifiée.

Comme pour les autres fenêtres, vous pouvez activer ou désactiver la poignée, modifier la conception du treillis et tourner la serrure pour l'ouvrir ou la fermer, et vous pouvez également déplacer la position.





Fenêtres - Cadres de fenêtres

Chaque cadre de fenêtre est un objet indépendant, vous pouvez donc modifier l'échelle de l'objet et ajuster sa position.





Fenêtres – Prévention des chutes

Il s'agit d'une pièce destinée à éviter les chutes.

Vous pouvez la masquer, n'en afficher qu'une seule, la déplacer ou utiliser l'échelle de l'objet pour l'élargir... modifiez-la selon vos préférences.





Renforcement parasismique

Je pense que l'affichage de ceci donnera l'impression d'une salle de classe moderne dans un ancien bâtiment scolaire qui a été renforcé pour résister aux tremblements de terre.

Deux modèles sont disponibles.

Dans l'image ci-dessus, les rideaux ont été laissés tels quels, mais vous pouvez les déplacer devant l'objet de renforcement sismique.



Vous pouvez également déplacer les rideaux pour créer une salle de classe avec un renforcement sismique à l'extérieur.

N'hésitez pas à utiliser cette fonctionnalité car elle vous permettra d'élargir la conception de vos salles de classe.





Décoration

Décoration - Décoration supérieure

C'est la partie saillante en haut.

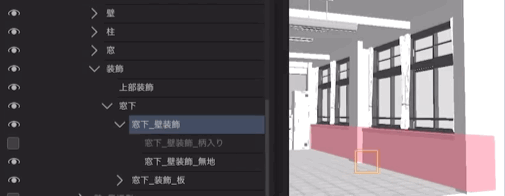

Décoration - Sous la fenêtre - Décoration murale

Il dépasse légèrement du mur.

Il existe deux types : uni et à motifs de grain de bois.

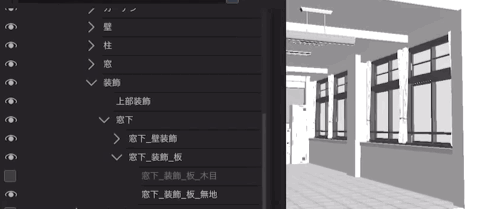

Décoration - Sous la fenêtre - Tableau de décoration

Il s'agit de la planche qui se trouve au-dessus de la décoration murale.

Il existe deux types : simple et avec un motif de grain de bois.





・Fenêtres - Transformez les fenêtres en portes pour accéder au balcon

Les fenêtres A1 et B2 peuvent également être utilisées comme portes pour accéder au balcon.

Vous pouvez transformer uniquement la fenêtre arrière (fenêtre A1) en porte, ou les fenêtres avant et arrière en portes, selon votre préférence.



Pour afficher une porte, masquez d'abord le mur dans cette zone.

Pour les fenêtres, affichez un objet intitulé « Entrée du balcon » et masquez les objets de fenêtre dans cette zone.

Si la prévention des chutes est affichée, veuillez masquer les objets étiquetés (Sortie du balcon_Avant) ou (Sortie du balcon_Arrière) pour correspondre à l'emplacement de la porte.



Décoration - Les objets sous la fenêtre bloqueront la porte s'ils sont affichés, veuillez donc les masquer ou les réduire à l'aide de l'échelle de l'objet afin qu'ils ne couvrent pas la porte.





Mur_Côté tableau noir

Poubelle

La poubelle est dotée d'un couvercle, il n'est donc pas nécessaire de dessiner le contenu à l'intérieur.

Le rabat est également mobile.



Vous pouvez cacher le couvercle si vous souhaitez dessiner le contenu à l'intérieur.





tour

Il s'agit du support sous le tableau noir.

Il peut être masqué, mais lorsque vous ajoutez « Classroom_Desks and Chairs 3D » à « Classroom 3D », le bureau sur lequel vous placez l'effaceur de tableau noir sera placé sur le support.

Par conséquent, sachez que si vous masquez le support, le bureau semblera flotter.





Objet_Mur

Haut-parleurs, horloges, tableaux noirs, etc.

Je n'ai écrit des explications que pour des choses qui, selon moi, méritent une explication.

↓Les aiguilles de l'horloge bougent.

Elles peuvent être déplacées en déplaçant le bouton.

↓Si vous souhaitez que l’affiche soit vierge, faites-la pivoter pour montrer le verso.

↓Le récipient à craie peut être ouvert et fermé.

Utilisez le manipulateur pour déplacer le récipient.

Il n'y a pas de craie à l'intérieur, veuillez donc en ajouter si nécessaire.

↓Les petits articles comprennent de la craie et une gomme pour tableau noir.

↓Les récepteurs de poudre sont disponibles en deux types : en acier et en bois.

Le modèle en bois n'est qu'une planche de bois, et je pense qu'il conviendrait à une salle de classe rétro.

Si vous voulez lui donner l'apparence d'une époque plus ancienne comme l'ère Meiji ou Taisho, je pense qu'il serait préférable de cacher le porte-craie et de le garder simple.

Je pense également qu'il serait bon de cacher également le bac à poudre.





étagère

Les portes des étagères peuvent être ouvertes et fermées, et les étagères peuvent être déplacées.

Il ne devrait pas y avoir de problème pour modifier légèrement la taille avec l'échelle de l'objet.

Si cela modifie le rapport hauteur/largeur, masquez le verrou ou ajustez les proportions du verrou avec l'échelle de l'objet.

Décoration - Décoration supérieure

C'est la partie saillante en haut.





Décoration - Décoration inférieure

Je pense qu'il serait bien d'afficher simplement « Sous la fenêtre_Décoration 2 ».

"Décoration de bas de fenêtre 1 avec motif" présente un motif de grain de bois.





Décoration - Piliers

Ce sont deux morceaux de bois.

Je pense que cela créera également un look de salle de classe rétro.

Je pense qu'il serait bon de l'afficher lorsque les murs sont blancs et semblent ternes.





Nettoyant pour tableau noir

Il est divisé en plusieurs parties.

Si vous souhaitez déplacer la position du nettoyeur, masquez le code et dessinez du code supplémentaire pour le déplacer sans restrictions.





plafond

plafond

Il existe quatre types de plafonds :



1. Dalles carrées

2. Blanc uni

3. Planches

4. Bois veiné

Vous pouvez afficher ou masquer des motifs à partir de la liste d'objets, et non à partir du matériau.



Il existe un objet appelé trapèze, que vous pouvez utiliser lorsque vous souhaitez créer un plafond légèrement inhabituel.

Je pense qu'il est plus facile de créer une ambiance rétro en affichant des objets trapézoïdaux.

Le 4ème grain de bois a une crête, il n'y a donc pas d'objets trapézoïdaux.





Décoration de plafond

Vous pouvez créer différentes conceptions de plafond en les masquant ou en les affichant, en les déplaçant et en modifiant l'échelle de l'objet.

Alarme incendie

Cet objet augmente la quantité d'informations au plafond, mais il peut facilement être enterré sous les décorations du plafond, alors faites attention à l'endroit où vous le placez.





éclairage

La position des lumières varie en fonction de la disposition, mais les bases seront celles indiquées dans le schéma ci-dessous.

↓La disposition des lumières 1 à 6 est la suivante.

↓A à F ressemblent à ceci.

Vous pouvez l'allumer ou l'éteindre ou ajuster sa position en fonction du design de plafond que vous souhaitez créer.





Il existe deux types d'éclairage : intérieur et fluorescent. En n'utilisant qu'un seul type d'éclairage ou en les combinant, vous élargirez la portée de votre projet.

↓L'éclairage est un peu difficile à comprendre, j'ai donc inclus une image avec conversion LT.

C'est un simple luminaire encastré.

Je pense qu'il serait judicieux de le transformer à l'aide de l'échelle de l'objet.

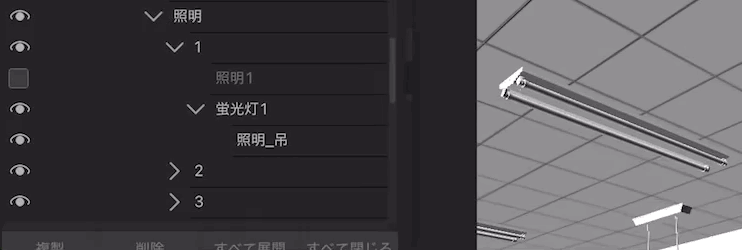

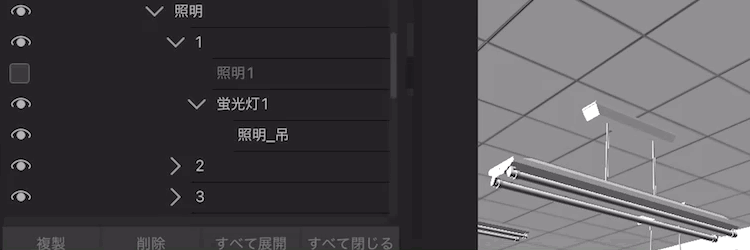

↓La lampe fluorescente peut être de deux types, fixée au plafond ou suspendue.

N'hésitez pas à le modifier selon vos goûts.





Eclairage - Eclairage tableau noir

Voici la lumière devant le tableau noir.

Elle peut également être installée de deux manières différentes : fixée au plafond ou suspendue.

Essayez de la modifier selon vos goûts.





climatiseur

Climatisation-climatisation 1

Il s’agit d’un type de climatiseur intégré au plafond.

Les persiennes peuvent être déplacées à l'aide d'un manipulateur.





Climatisation - Climatisation 2

Il s’agit d’un type de climatiseur suspendu au plafond.

Les persiennes peuvent être déplacées à l'aide d'un manipulateur.





sol

Il existe sept types de sols au total, y compris ceux avec et sans texture.

Plutôt que de choisir par matériau, affichez simplement le sol de votre choix dans la liste d'objets.

C'est tout pour les objets.





Conversion LT en relation

Selon votre style, si vous préférez un arrière-plan uni et n'avez pas besoin de texture, vous pouvez désactiver « Utiliser la texture » dans les paramètres de rendu afin que la texture ne soit pas affichée.

La fin

Il y a beaucoup de choses que vous pouvez faire et personnaliser, alors n'hésitez pas à les utiliser.

Je réglerai bientôt tous les problèmes.

Commentaire

Nouveautés

Nouveautés de la catégorie Officiel
